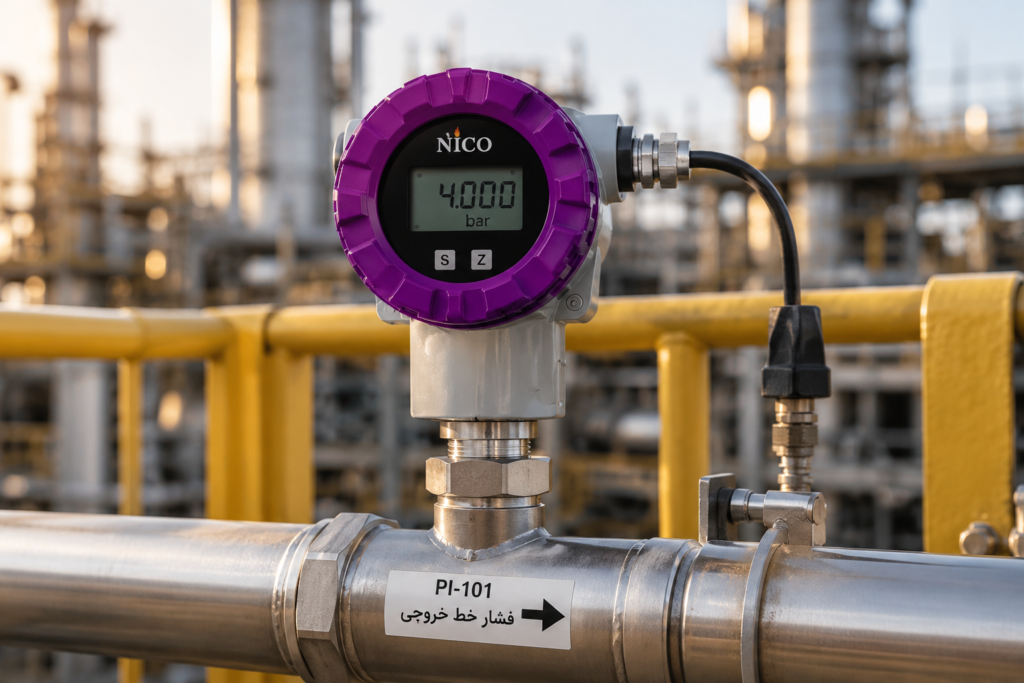

ترانسمیتر فشار چیست و چرا در صنایع اهمیت دارد؟

در بسیاری از فرایندهای صنعتی، کنترل دقیق فشار یکی از حیاتی‌ترین پارامترهای عملیاتی محسوب می‌شود. از خطوط انتقال نفت و گاز گرفته تا راکتورهای پتروشیمی، بویلرها، سیستم‌های هیدرولیک، مخازن تحت فشار و خطوط بخار، اندازه‌گیری صحیح فشار نقش مستقیمی در ایمنی، کیفیت تولید و پایداری فرایند دارد. در این میان، ترانسمیتر فشار به‌عنوان یکی از مهم‌ترین تجهیزات ابزار دقیق، وظیفه اندازه‌گیری و تبدیل فشار فرایند به سیگنال استاندارد الکتریکی را بر عهده دارد.

ترانسمیتر فشار تجهیزی است که فشار سیال را دریافت کرده و آن را به سیگنال قابل انتقال برای PLC، DCS، اسکادا یا سیستم کنترل مرکزی تبدیل می‌کند. این سیگنال معمولاً به‌صورت 4-20mA، ولتاژ یا پروتکل‌های هوشمند مانند HART ارسال می‌شود.

در صنایع مدرن، استفاده از ترانسمیتر تنها محدود به نمایش فشار نیست. امروزه این تجهیزات در کنترل حلقه‌های PID، مانیتورینگ آنلاین، حفاظت تجهیزات، کنترل پمپ‌ها، مدیریت انرژی و حتی سیستم‌های ایمنی SIL نیز استفاده می‌شوند.

اگر قصد خرید یا انتخاب ترانسمیتر فشار برای پروژه صنعتی خود را دارید، شناخت دقیق ساختار، انواع، متریال، استانداردها و شرایط فرایندی اهمیت بسیار زیادی دارد.

ترانسمیتر فشار چگونه کار می‌کند؟

ترانسمیتر فشار بر اساس تبدیل فشار مکانیکی به سیگنال الکتریکی عمل می‌کند. در داخل تجهیز، یک سنسور فشار قرار دارد که تحت اثر فشار فرایند تغییر شکل می‌دهد. این تغییر توسط مدار الکترونیکی داخلی اندازه‌گیری شده و به سیگنال استاندارد تبدیل می‌شود.

به‌طور کلی عملکرد ترانسمیتر فشار شامل مراحل زیر است:

• دریافت فشار فرایند از طریق اتصال Process Connection
• انتقال فشار به سنسور داخلی
• تبدیل تغییر مکان یا کرنش به سیگنال الکتریکی
• پردازش سیگنال توسط مدار الکترونیکی
• ارسال خروجی استاندارد به سیستم کنترل

سنسورهای مورد استفاده در ترانسمیتر فشار معمولاً از فناوری‌های زیر استفاده می‌کنند:

• Piezoresistive
• Capacitive
• Ceramic Sensor
• Thin Film
• Strain Gauge

در بسیاری از صنایع نفت و گاز، سنسورهای خازنی و سرامیکی به دلیل پایداری بالا و مقاومت مناسب در برابر خوردگی کاربرد گسترده‌ای دارند.

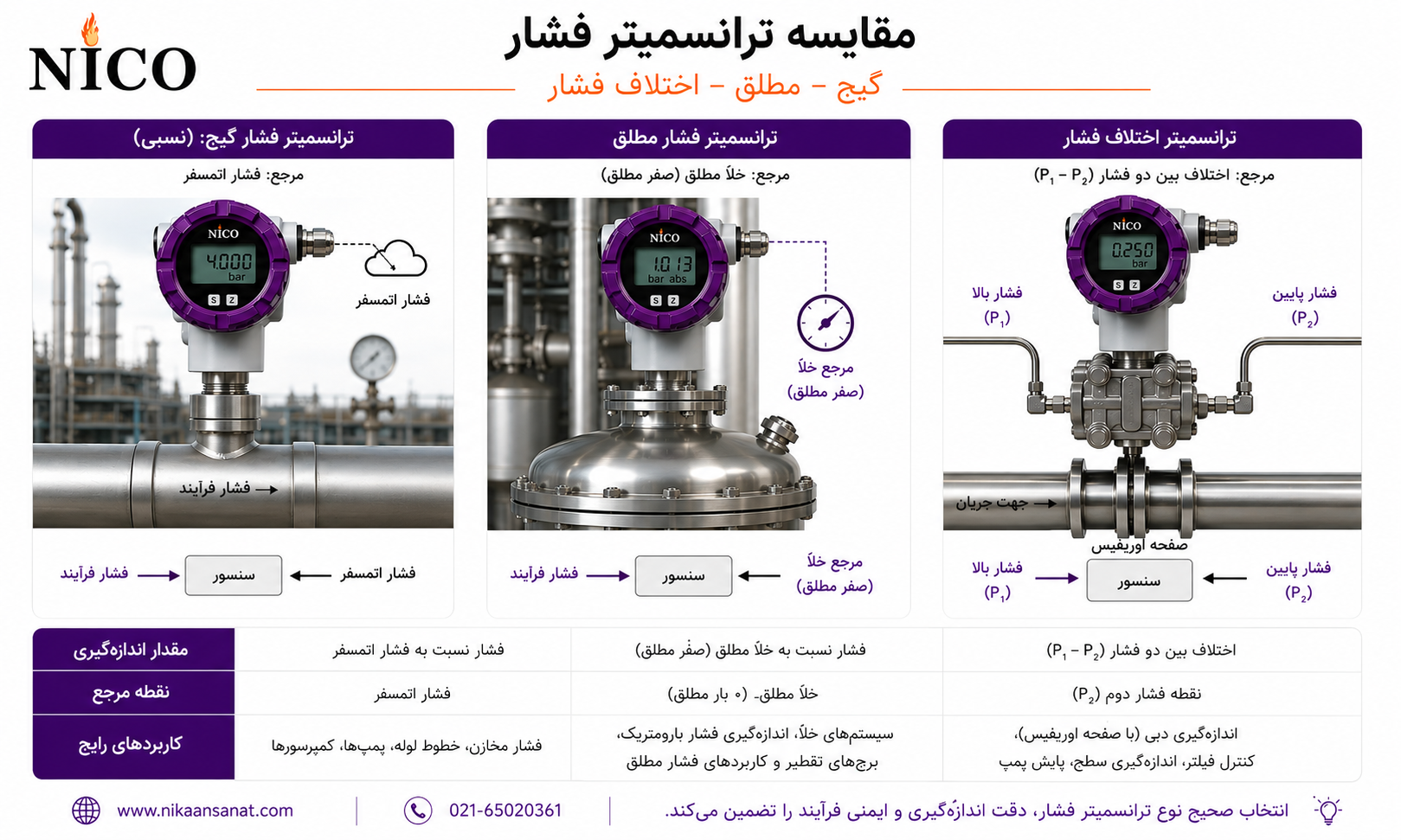

انواع ترانسمیتر فشار

ترانسمیتر فشار گیج (Gauge Pressure Transmitter)

این مدل فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند و رایج‌ترین نوع ترانسمیتر در صنایع است.

کاربردها:

• خطوط آب
• سیستم‌های هیدرولیک
• کمپرسورها
• پمپ‌ها
• صنایع عمومی

ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)

در این نوع، فشار نسبت به خلأ مطلق سنجیده می‌شود.

کاربردها:

• صنایع دارویی
• سیستم‌های خلأ
• هوافضا
• آزمایشگاه‌ها

ترانسمیتر اختلاف فشار (Differential Pressure Transmitter)

این تجهیز اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند.

کاربردها:

• اندازه‌گیری سطح مخازن
• اندازه‌گیری دبی با اوریفیس
• مانیتورینگ فیلترها
• کنترل پمپ‌ها

اجزای اصلی ترانسمیتر فشار

هر ترانسمیتر فشار صنعتی از بخش‌های مختلفی تشکیل شده است:

سنسور فشار

بخش اصلی اندازه‌گیری که مستقیماً تحت تأثیر فشار قرار می‌گیرد.

دیافراگم

فشار سیال را به سنسور منتقل می‌کند. جنس دیافراگم اهمیت بسیار زیادی دارد.

متریال‌های رایج:

• SS316L
• Hastelloy C
• Monel
• Tantalum

مدار الکترونیکی

وظیفه پردازش و تبدیل سیگنال را بر عهده دارد.

هوزینگ

بدنه محافظ تجهیز که معمولاً از آلومینیوم یا استنلس استیل ساخته می‌شود.

نمایشگر

در برخی مدل‌ها LCD یا LED برای نمایش فشار وجود دارد.

مشخصات فنی مهم در انتخاب مبدل فشار

انتخاب ترانسمیتر مناسب فقط به رنج فشار محدود نمی‌شود. بسیاری از خرابی‌ها و خطاهای اندازه‌گیری ناشی از انتخاب اشتباه تجهیز هستند.

رنج فشار

باید متناسب با شرایط واقعی فرایند انتخاب شود.

نمونه:

• 0 تا 10 بار
• 0 تا 100 بار
• Vacuum تا Positive Pressure

دقت (Accuracy)

یکی از مهم‌ترین پارامترها در انتخاب ترانسمیتر است.

مقادیر رایج:

• 0.5%
• 0.25%
• 0.1%
• 0.075%

در صنایع حساس مانند پتروشیمی یا دارویی، دقت بالا اهمیت زیادی دارد.

نوع خروجی

رایج‌ترین خروجی‌ها:

• 4-20mA
• 0-10V
• HART Protocol
• Modbus
• Profibus PA

درجه حفاظت IP

برای محیط‌های صنعتی بسیار مهم است.

رایج‌ترین مقادیر:

• IP65
• IP66
• IP67

استاندارد ضد انفجار ATEX

در محیط‌های Hazardous Area استفاده از تجهیزات دارای تاییدیه الزامی است.

نمونه:

• Ex ia IIC T6
• Ex d
• IECEx
• ATEX

جدول مشخصات فنی ترانسمیتر فشار صنعتی

مشخصه	مقدار رایج
خروجی	4-20mA + HART
دقت	0.1%
تغذیه	10.5 تا 45VDC
متریال Wetted Parts	SS316L
درجه حفاظت	IP65/IP67
دمای کاری	-40 تا +85°C
پروتکل ارتباطی	HART
تاییدیه	ATEX / IECEx

کاربردهای ترانسمیتر فشار در صنایع مختلف

صنایع نفت و گاز

مبدل فشار در خطوط انتقال، مخازن، کمپرسورها و واحدهای فرآیندی استفاده می‌شود.

پتروشیمی

کنترل راکتورها، خطوط بخار و تجهیزات تحت فشار.

نیروگاه‌ها

اندازه‌گیری فشار بخار، آب تغذیه و سیستم‌های کنترلی.

صنایع غذایی و دارویی

در این صنایع معمولاً از مدل‌های Sanitary استفاده می‌شود.

صنایع آب و فاضلاب

کنترل فشار خطوط و پمپ‌ها.

مزایای استفاده از ترانسمیتر فشار

دقت بالا

در مقایسه با گیج‌های مکانیکی، ترانسمیترها دقت بسیار بیشتری دارند.

قابلیت اتصال به سیستم کنترل

امکان اتصال مستقیم به PLC و DCS.

مانیتورینگ آنلاین

امکان مشاهده لحظه‌ای فشار فرایند.

قابلیت کالیبراسیون

بسیاری از مدل‌ها قابلیت تنظیم و کالیبراسیون دارند.

طول عمر بالا

در صورت انتخاب صحیح متریال و نصب اصولی.

معایب ترانسمیتر فشار

با وجود مزایای زیاد، برخی محدودیت‌ها نیز وجود دارد:

• حساسیت به نوسانات شدید برق
• نیاز به کالیبراسیون دوره‌ای
• حساسیت برخی سنسورها به دمای بالا
• هزینه بیشتر نسبت به گیج‌های مکانیکی

تفاوت ترانسمیتر فشار و گیج فشار

ویژگی	ترانسمیتر فشار	گیج فشار
خروجی الکتریکی	دارد	ندارد
اتصال به PLC	دارد	ندارد
دقت	بالاتر	متوسط
مانیتورینگ از راه دور	امکان‌پذیر	غیرممکن
قیمت	بالاتر	پایین‌تر

نکات مهم خرید ترانسمیتر فشار

قبل از خرید مبدل فشار باید شرایط فرایندی به‌صورت دقیق بررسی شود.

فشار کاری واقعی

بسیاری از کاربران فقط فشار نرمال را اعلام می‌کنند و فشارهای لحظه‌ای را در نظر نمی‌گیرند.

دمای فرایند

در دماهای بالا ممکن است نیاز به:

• Cooling Element
• Capillary
• Remote Seal

وجود داشته باشد.

شرایط محیطی

در محیط‌های:

• مرطوب
• خورنده
• انفجاری
• فضای باز

انتخاب IP و متریال اهمیت زیادی دارد.

اشتباهات رایج در انتخاب ترانسمیتر فشار

انتخاب رنج اشتباه

رنج بسیار بزرگ باعث کاهش دقت می‌شود.

عدم توجه به متریال Wetted Parts

در سیالات خورنده استفاده از SS316 کافی نیست.

بی‌توجهی به استاندارد ضد انفجار

در مناطق Hazardous الزام قانونی وجود دارد.

انتخاب اشتباه نوع سنسور

برای برخی کاربردها سنسور سرامیکی مناسب‌تر است.

نصب صحیح ترانسمیتر فشار

نصب اصولی تأثیر مستقیمی بر دقت اندازه‌گیری دارد.

نکات مهم نصب:

• استفاده از Manifold مناسب
• جلوگیری از لرزش شدید
• جلوگیری از ورود هوا به خطوط ایمپالس
• رعایت جهت نصب
• استفاده از کابل گلند استاندارد

نگهداری و کالیبراسیون ترانسمیتر فشار

ترانسمیتر فشار باید به‌صورت دوره‌ای بررسی و کالیبره شود.

موارد مهم در نگهداری:

• بررسی Drift
• کنترل نشتی
• تست Loop
• بررسی اتصالات الکتریکی
• تمیزکاری دیافراگم

در صنایع حساس معمولاً دوره کالیبراسیون بین 6 تا 12 ماه است.

مقایسه برندهای معتبر ترانسمیتر فشار

برند	کشور	ویژگی
Emerson	آمریکا	دقت بالا و پایداری عالی
Yokogawa	ژاپن	مناسب صنایع نفت و گاز
Endress+Hauser	سوئیس	کیفیت ساخت بالا
Siemens	آلمان	ارتباطات صنعتی قوی
ABB	سوئیس	مناسب پروژه‌های EPC

چرا انتخاب صحیح ترانسمیتر فشار اهمیت دارد؟

در بسیاری از پروژه‌های صنعتی، انتخاب اشتباه مبدل فشار موجب:  توقف تولید، خطای اندازه‌گیری، آسیب تجهیزات، افزایش هزینه تعمیرات، خطرات ایمنی می شود. به همین دلیل پیشنهاد می‌شود قبل از خرید، مشخصات فرایندی به‌صورت کامل بررسی شود. اگر برای انتخاب ترانسمیتر فشار مناسب پروژه خود نیاز به مشاوره دارید، دریافت مشاوره فنی تخصصی قبل از خرید نیکان صنعت می‌تواند از بسیاری از هزینه‌های بعدی جلوگیری کند.

ترانسمیتر فشار یکی از مهم‌ترین تجهیزات ابزار دقیق در صنایع مدرن محسوب می‌شود و نقش کلیدی در کنترل، مانیتورینگ و ایمنی فرایندها دارد. انتخاب صحیح این تجهیز نیازمند بررسی دقیق پارامترهایی مانند رنج فشار، دقت، متریال، استانداردهای ضد انفجار، نوع خروجی و شرایط فرایندی است.

در پروژه‌های صنعتی، صرفاً توجه به قیمت کافی نیست. کیفیت سنسور، پایداری بلندمدت، قابلیت کالیبراسیون، پشتیبانی فنی و سازگاری با شرایط واقعی فرایند از عوامل تعیین‌کننده در عملکرد نهایی تجهیز هستند.

برای انتخاب بهترین مبدل فشار، پیشنهاد می‌شود مشخصات کامل فرایند شامل نوع سیال، دما، فشار کاری، شرایط محیطی و استانداردهای مورد نیاز توسط کارشناسان فنی بررسی شود.

سوالات متداول FAQ

[/vc_column_text][vc_tta_accordion][vc_tta_section title=”چه زمانی باید از ترانسمیتر ضد انفجار ATEX استفاده کرد؟”][vc_column_text]

در محیط‌های دارای گاز، بخار یا گرد و غبار قابل اشتعال استفاده از ترانسمیتر دارای تاییدیه ATEX یا IECEx الزامی است.

[/vc_column_text][/vc_tta_section][vc_tta_section title=”بهترین متریال برای ترانسمیتر فشار چیست؟”][vc_column_text]

بسته به نوع سیال انتخاب می‌شود. SS316L رایج‌ترین متریال است اما برای سیالات خورنده ممکن است Hastelloy یا Monel نیاز باشد.

[/vc_column_text][/vc_tta_section][vc_tta_section title=”دقت مناسب برای ترانسمیتر فشار چقدر است؟”][vc_column_text]

برای کاربردهای عمومی 0.5% کافی است، اما در صنایع حساس معمولاً از دقت 0.1% یا 0.075% استفاده می‌شود.

[/vc_column_text][/vc_tta_section][vc_tta_section title=”آیا ترانسمیتر فشار نیاز به کالیبراسیون دارد؟”][vc_column_text]

بله. برای حفظ دقت اندازه‌گیری، کالیبراسیون دوره‌ای توصیه می‌شود.

[/vc_column_text][/vc_tta_section][/vc_tta_accordion][vc_column_text]

• برای دریافت مشاوره تخصصی انتخاب ترانسمیتر فشار متناسب با شرایط فرایندی پروژه خود، با کارشناسان فنی تماس بگیرید.
• جهت استعلام قیمت ترانسمیتر فشار صنعتی، ارسال دیتاشیت و دریافت پیشنهاد فنی، مشخصات فرایندی خود را ارسال نمایید.
• اگر برای انتخاب بین مدل‌های HART، ATEX، ضد خوردگی یا دقت بالا نیاز به راهنمایی دارید، قبل از خرید با واحد فنی مشورت کنید.
