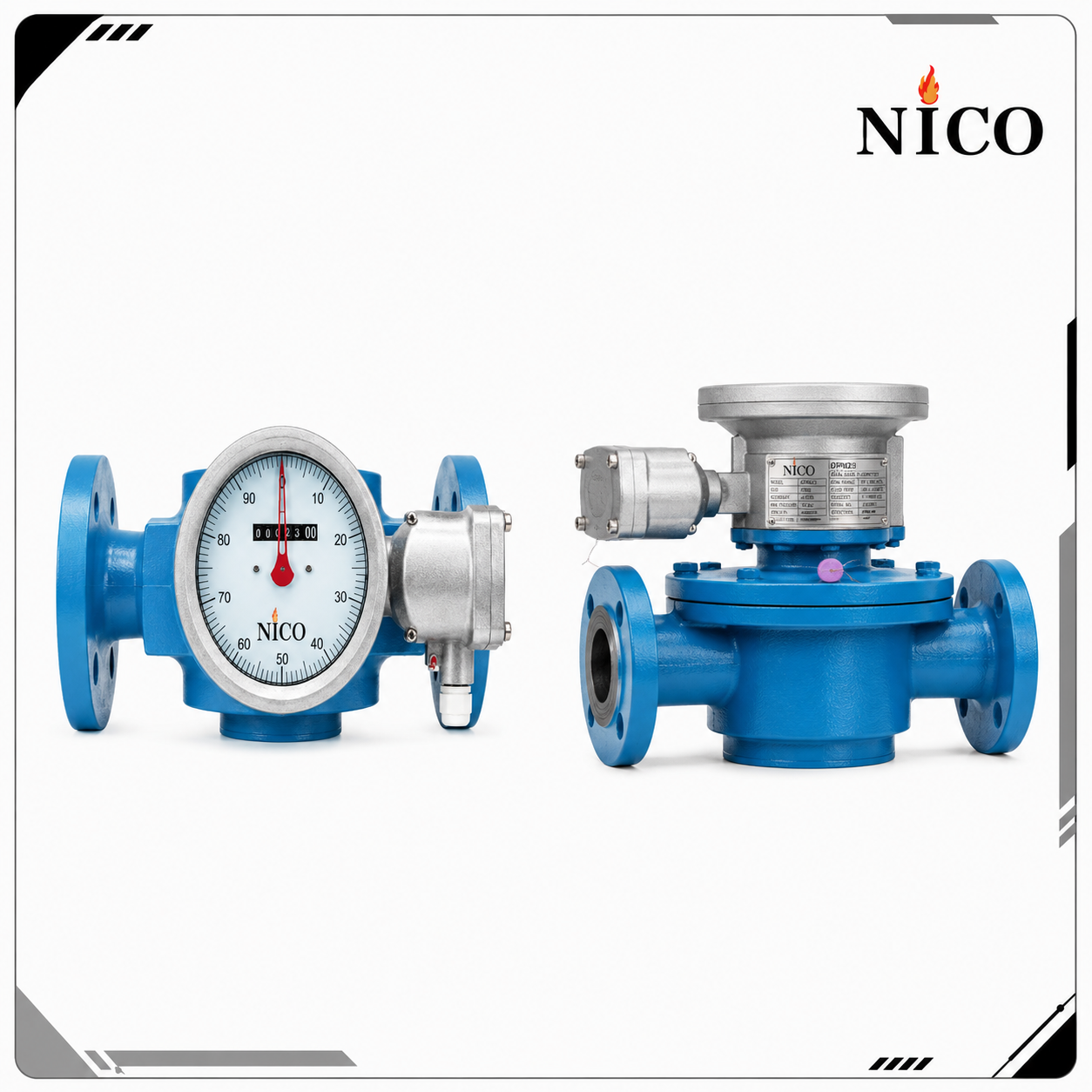

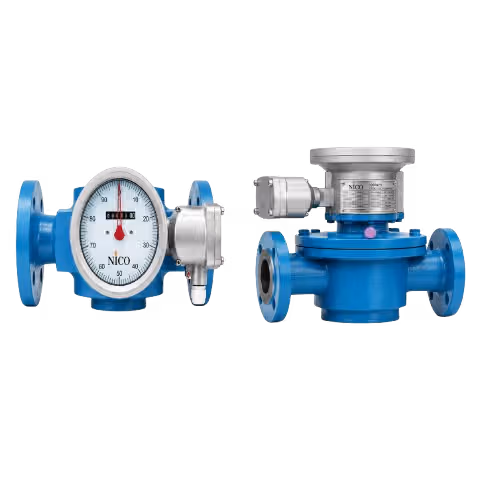

فلومتر دنده بیضی جابجایی مثبت NICO مدل GFM23 یک فلومتر حجمی از نوع Positive Displacement است که برای اندازه‌گیری مستقیم حجم مایعات، به‌ویژه روغن‌ها، فرآورده‌های نفتی و سیالات ویسکوز طراحی شده است.
در این فلومتر، یک جفت دنده بیضی (Oval Gear Rotors) درون محفظه اندازه‌گیری با یکدیگر درگیر می‌شوند. با عبور سیال، روتورها می‌چرخند و در هر دور کامل، چهار حجم مشخص از سیال را از ورودی به خروجی منتقل می‌کنند. بنابراین GFM23 حجم را مستقیماً اندازه‌گیری می‌کند و عملکرد آن بر مبنای استنتاج دبی از Velocity Profile نیست.
ویژگی‌های مهندسی GFM23
GFM23 برای پوشش شرایط مختلف فرآیندی در سه Service Construction عرضه می‌شود:
- Standard: برای دمای −20 تا +100°C و ویسکوزیته 2 تا 200 mPa·s
- High Temperature: برای دمای +100 تا +250°C و ویسکوزیته 2 تا 200 mPa·s
- High Viscosity: برای دمای −10 تا +100°C و ویسکوزیته 200 تا 3000 mPa·s
در Standard و High Temperature دقت‌های ±0.5% و ±0.2% of reading قابل انتخاب هستند. نسخه High Viscosity با دقت ±0.5% of reading ارائه می‌شود.
قابلیت‌های نمایش و انتقال سیگنال
فلومتر دنده‌ای بیضوی GFM23 را می‌توان متناسب با نیاز پروژه از یک Totalizer کاملاً مکانیکی بدون نیاز به برق تا نسخه مجهز به LCD Electronic Register انتخاب کرد.
گزینه‌های اصلی شامل Mechanical Zero-Return Counter، خروجی Pulse، خروجی 4–20 mA، Blind Transmitter و Multi-Function LCD Electronic Register هستند. در نسخه‌های دیجیتال، RS-485 قابل ارائه است و HART نیز در پکیج D3 به‌صورت On Request در نظر گرفته شده است.
کاربردهای فلومتر دنده بیضی GFM23
این مدل برای اندازه‌گیری و انتقال حجمی سیالاتی مانند Fuel Oil، Petroleum Products، Lubricating Oil، Diesel، Vegetable Oil، Molasses، Resin، Food Liquids و برخی Chemicals قابل استفاده است.
برای سیالات شیمیایی، انتخاب نهایی باید بر اساس سازگاری تمام Wetted Parts با نوع سیال، غلظت و دمای فرآیند انجام شود. کاتالوگ صرفاً با انتخاب Stainless Steel Body، سازگاری شیمیایی کل مجموعه را تضمین نمی‌کند.
انتخاب مهندسی GFM23
برای انتخاب صحیح فلومتر GFM23 باید حداقل نوع سیال، دبی Min/Normal/Max، ویسکوزیته در دمای عملیاتی، فشار و دمای کاری و طراحی، سایز خط، نوع اتصال، Accuracy و نوع Readout/Output مشخص شوند.
NICO Engineering بر اساس این اطلاعات، سایز، Service Construction، Body Material، نوع اتصال و Readout Package مناسب را تعیین می‌کند.
فلومتر دنده بیضی جابجایی مثبت NICO مدل GFM23 برای اندازه‌گیری دقیق حجم و دبی مایعات، به‌ویژه روغن‌ها و سیالات ویسکوز طراحی شده است. این مدل در سایزهای DN8 تا DN200، با دقت تا ±0.2% of reading، محدوده دمای فرآیند تا +250°C و ویسکوزیته تا 3000 mPa·s قابل انتخاب است. نسخه‌های مکانیکی، LCD، Pulse، 4–20 mA و RS-485 متناسب با نیاز پروژه قابل ارائه هستند.
