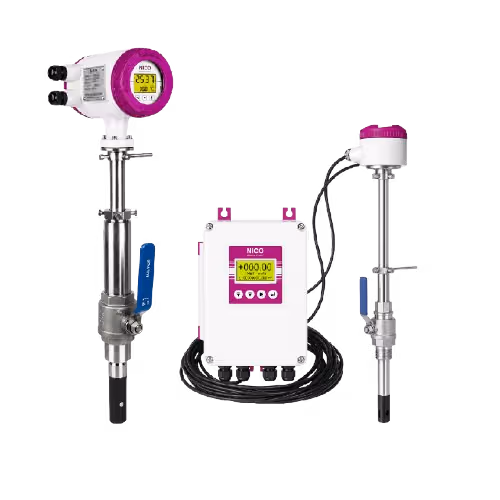

فلومتر الکترومغناطیسی اینسرشن MAG20-IS برای خطوط DN100 تا DN3000

MAG20-IS نسخه Insertion Type — Threaded (Hot-Tap) از خانواده فلومترهای الکترومغناطیسی MAG20 است. برخلاف مدل Full-Bore که کل مقطع لوله از داخل Measuring Tube عبور می‌کند، در MAG20-IS یک پروب مجهز به الکترودهای اندازه‌گیری وارد خط شده و سرعت سیال را در یک نقطه از مقطع اندازه‌گیری می‌کند.

طبق کاتالوگ، این ساختار برای خطوط بزرگ DN100 تا DN3000 طراحی شده و می‌تواند با هزینه‌ای به‌مراتب کمتر از یک فلومتر Full-Bore هم‌سایز مورد استفاده قرار گیرد.

نصب Hot-Tap بدون برش خط

یکی از ویژگی‌های اصلی MAG20-IS، ساختار Threaded Hot-Tap آن است.

پروب از طریق G2″ Ball Valve / Weld-o-let نصب می‌شود و کاتالوگ صراحتاً قابلیت نصب یا خارج‌کردن تجهیز تحت فشار را برای این مدل ذکر کرده است. عمق پروب نیز هنگام نصب تا Centerline لوله تنظیم می‌شود. NICO_MAG20_Catalog_FINAL

این ویژگی MAG20-IS را برای Retrofit خطوط موجود و خطوط انتقال بزرگی که برش لوله برای نصب یک فلومتر Full-Bore مطلوب نیست، مناسب می‌کند.

کاربردهای MAG20-IS

کاربردهای توصیه‌شده در کاتالوگ عبارت‌اند از:

• خطوط بزرگ انتقال آب
• Large Water Transmission Mains
• خطوط Cooling Water
• Effluent Outfalls
• Retrofit روی خطوط بزرگ موجود

چه زمانی MAG20-IS انتخاب مناسبی است؟

طبق راهنمای Selection کاتالوگ، MAG20-IS برای خطوط DN100 تا DN3000 مناسب است؛ به‌ویژه زمانی که استفاده از Full-Bore Meter هزینه زیادی داشته باشد، امکان برش خط وجود نداشته باشد یا نصب Hot-Tap مورد نیاز باشد.

در مقابل، کاتالوگ استفاده از این مدل را برای شرایط زیر توصیه نمی‌کند:

• خطوط کوچک
• کاربردهایی که بالاترین Accuracy مدل Full-Bore مورد نیاز است
• Very Low Flow
• جریان‌هایی با پروفایل سرعت نامناسب یا توسعه‌نیافته

سیالات مناسب MAG20-IS

پلتفرم MAG20 بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کند و برای مایعات رسانای الکتریکی با Conductivity حداقل 5 µS/cm طراحی شده است.

آب، فاضلاب، اسیدها، بازها، Slurry و بسیاری از مایعات پایه‌آبی قابل اندازه‌گیری هستند. در مقابل، روغن، هیدروکربن، گاز، بخار و آب Demineralised برای این فناوری مناسب نیستند.

دقت و محدوده سرعت

مشخصات عمومی پلتفرم MAG20 در کاتالوگ عبارت‌اند از:

• Accuracy استاندارد: ±0.5%
• Accuracy اختیاری: ±0.2%
• Repeatability: ≤0.17%
• Flow Velocity: 0.1 تا 15 m/s
• محدوده توصیه‌شده Velocity: 0.5 تا 15 m/s

با این حال، برای MAG20-IS باید توجه داشت که دقت واقعی Insertion Meter به پروفایل جریان و نصب صحیح وابستگی بیشتری دارد و کاتالوگ نیز هنگام انتخاب این مدل، Accuracy مورد انتظار و Straight Run موجود را جزو اطلاعات ضروری می‌داند.

خروجی و ارتباطات

پلتفرم MAG20 طبق کاتالوگ قابلیت ارائه:

4–20 mA، Pulse، RS-485 Modbus RTU، HART، Profibus و GPRS

را بسته به Configuration دارد. خروجی استاندارد تعریف‌شده شامل 4–20 mA + Pulse + RS-485 است.

نکات نصب MAG20-IS

برای دستیابی به عملکرد صحیح، کاتالوگ موارد زیر را مشخص کرده است:

• خط در محل اندازه‌گیری کاملاً پر باشد.
• حداقل 5×DN Straight Run در Upstream تأمین شود.
• حداقل 3×DN Straight Run در Downstream تأمین شود.
• Grounding مناسب انجام شود.
• در صورت امکان تجهیز Downstream شیرها و با فاصله مناسب از Pump Discharge نصب شود.
• Hot-Tap Procedure و Insertion Depth به‌درستی رعایت شوند.
