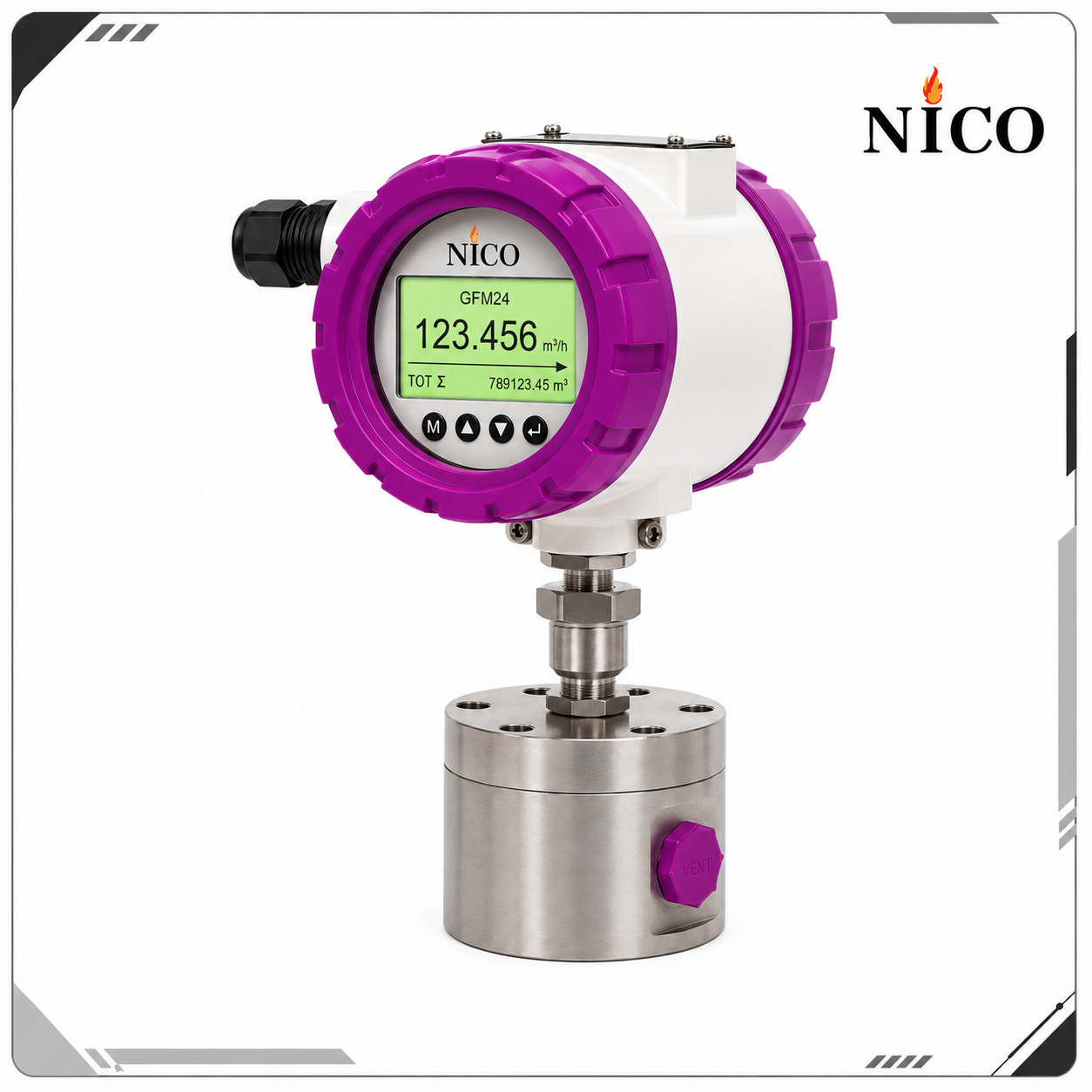

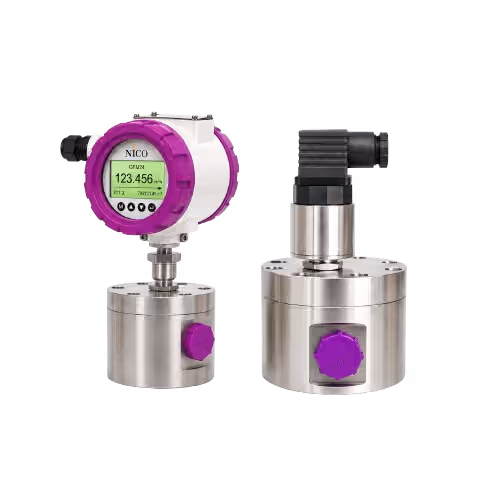

فلومتر دندهای GFM24 NICO GFM24 Gear Positive Displacement Flowmeter یک فلومتر حجمی مستقیم است که با استفاده از دو چرخدنده اندازهگیری درگیر با یکدیگر، حجم مشخصی از مایع را در هر سیکل عبور ثبت میکند. حرکت چرخدندهها توسط Pick-up Sensor تشخیص داده شده و به سیگنال پالسی تبدیل میشود.
برخلاف بسیاری از فلومترهای Inferential، عملکرد GFM24 بر پایه اندازهگیری هندسی حجم جابهجاشده است و به همین دلیل برای دبیهای بسیار پایین و مایعات با ویسکوزیته بالا گزینه مناسبی است. کاتالوگ این محصول را برای Hydraulic Oil، Lubricating Oil، Grease، Fuel Oil، Resin، Glue، Printing Ink، Asphalt، Solvent، Refrigerant، Liquid Nitrogen و انواع روغنهای خوراکی معرفی میکند؛ با این حال سازگاری شیمیایی باید بر اساس Wetted Parts واقعی هر Configuration بررسی شود.
اصل اندازهگیری فلومتر دندهای GFM24
سیال وارد فضای بین دندانههای چرخدنده و بدنه اندازهگیری میشود و حجمهای مشخصی را جابهجا میکند. با چرخش یک Pitch دندانه، Pick-up Sensor یک سیگنال تولید میکند. فرکانس این پالسها با دبی لحظهای متناسب است.
کاتالوگ حداکثر فرکانس خروجی Pulse را 5 kHz اعلام میکند و در نسخه Blind Pulse امکان انتخاب PNP یا NPN وجود دارد.
ویژگیهای اصلی فلومتر دندهای GFM24
- Positive Displacement Measurement
- مناسب مایعات
- اندازهگیری از دبی بسیار پایین
- مناسب سیالات با ویسکوزیته بالا
- 8 Size Member از 2 تا 40 mm
- محدوده کلی خانواده 0.6 تا 20000 l/h
- دقت ±0.5% of reading در محدوده 1:20
- دقت ±1% of reading در کل محدوده هر سایز
- حداکثر Pulse Frequency برابر 5 kHz
- Compact یا Remote
- Blind Electronics یا Local Display
- Pulse PNP/NPN
- 4–20 mA
- 1–5 V
- 2–10 V
- Relay High/Low Alarm
- RS-485 Modbus RTU
- HART بهصورت On Request
- تغذیه 9 تا 26 VDC
- IP65 در Configurationهای اعلامشده
- متریال Aluminium Alloy، SS304، SS316L و PTFE بر اساس Configuration
محدوده دبی بر اساس Size Member
| Size Member | Measuring Range |
|---|---|
| 2 mm | 0.6–50 l/h |
| 4 mm | 5–250 l/h |
| 6 mm | 10–500 l/h |
| 10 mm | 20–1200 l/h |
| 15 mm | 200–3000 l/h |
| 25 mm | 1000–12000 l/h |
| 32 mm | 2000–20000 l/h |
| 40 mm | On Request |
کاتالوگ تأکید میکند که Size Member باید بر اساس Flow Rate انتخاب شود، نه Line Size. در دبی پایین حتی استفاده از Reducer برای انتخاب سایز کوچکتر میتواند انتخاب مهندسی صحیحتری باشد.
الزامات نصب
به دلیل Clearances بسیار کم بین اجزای اندازهگیری، وجود فیلتر یا Screen در بالادست ضروری است. همچنین Meter باید همواره پر از مایع باشد، در جهت صحیح Flow نصب شود و نباید Dry Run شود. وجود Air یا Gas Entrapment نیز میتواند باعث Over-Registration شود.
