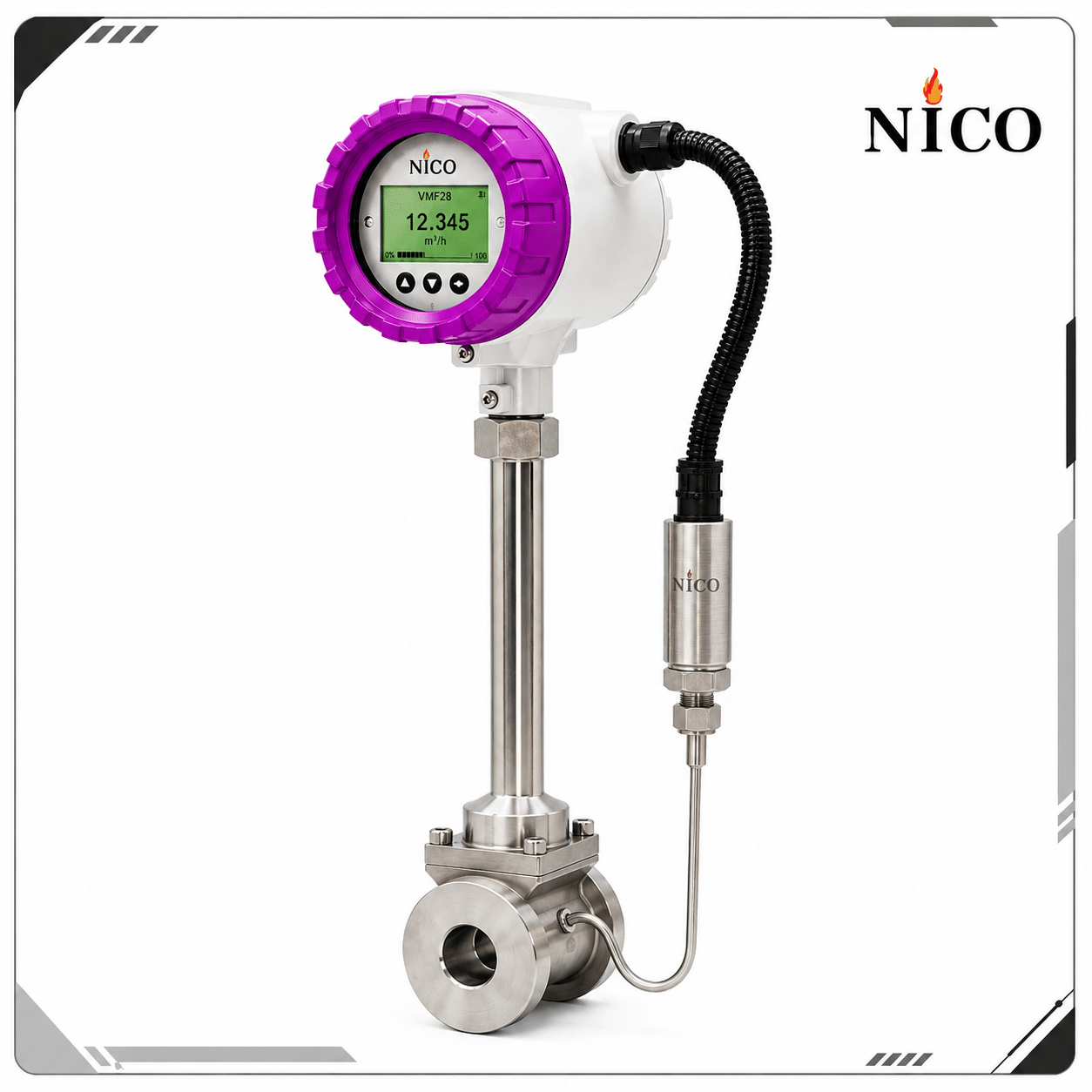

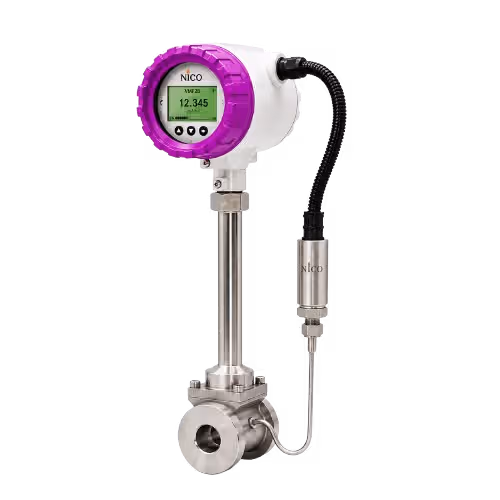

فلومتر ورتکس ویفری VMF28 یک فلومتر صنعتی برای اندازه‌گیری دبی حجمی مایعات، گازها، بخار اشباع و بخار سوپرهیت است. این تجهیز بر اساس پدیده Karman Vortex Street کار می‌کند؛ عبور سیال از Bluff Body باعث تشکیل متناوب گردابه‌ها می‌شود و سنسور پیزوالکتریک چهارکریستاله فرکانس این گردابه‌ها را تشخیص می‌دهد. فرکانس ایجادشده در محدوده عملکرد فلومتر با سرعت سیال متناسب است.
در Wafer Configuration، بدنه فلومتر به‌صورت بین‌فلنجی در خط نصب می‌شود. این ساختار در مقایسه با نسخه Flanged دارای طول نصب کوتاه‌تری است و برای پروژه‌هایی که فضای نصب محدود یا اتصال Wafer موردنظر است، گزینه مناسبی محسوب می‌شود. جدول ابعادی صفحه 15 کاتالوگ نیز Face-to-Face نسخه Wafer را برای سایزهای مختلف مشخص کرده است.
VMF28 Wafer در محدوده DN15 تا DN300 با دقت ±1.0% ارائه می‌شود. Pressure Rating اعلام‌شده برای این Configuration برابر 4.0 MPa است. بدنه Fully Welded از SS304 به‌صورت استاندارد ساخته می‌شود و SS316 نیز به‌عنوان گزینه قابل انتخاب است.
کاربردها
VMF28 Wafer برای اندازه‌گیری سیالات تک‌فاز در محدوده عملکرد مشخص‌شده قابل استفاده است. کاربردهای معرفی‌شده در کاتالوگ شامل بخار اشباع و سوپرهیت، هوای فشرده، نیتروژن، CO₂، گازهای صنعتی، آب دمین، آب تغذیه بویلر، کندانس، حلال‌ها و روغن‌های انتقال حرارت است.
ویژگی‌های اصلی
- اندازه‌گیری مایع، گاز و بخار
- اتصال فرآیندی Wafer
- محدوده سایز DN15 تا DN300
- دقت ±1.0%
- Pressure Rating تا 4.0 MPa
- سنسور Piezo-Electric چهارکریستاله
- بدون قطعات مکانیکی متحرک در مسیر اندازه‌گیری
- بدنه Fully Welded
- SS304 استاندارد و SS316 اختیاری
- دمای سیال استاندارد از −40 تا +250°C
- نسخه High-Temperature از −40 تا +350°C
- خروجی 4–20 mA و Pulse
- RS-485 Modbus یا HART متناسب با Configuration
- امکان Temperature و Pressure Compensation
- قابلیت انتخاب Compact، Remote Converter یا Remote Flow Computer
این مقادیر از Technical Data، Process Conditions و Product Configurations کاتالوگ استخراج شده‌اند.
نکات انتخاب و نصب
انتخاب سایز VMF28 Wafer نباید صرفاً بر اساس قطر خط انجام شود. کاتالوگ توصیه می‌کند دبی نرمال در Standard Flow Range قرار داشته و به اندازه کافی بالاتر از Minimum Velocity باشد تا سیگنال گردابه پایدار باقی بماند.
همچنین فلومتر ورتکس به پروفایل جریان پایدار و تک‌فاز نیاز دارد. طول مستقیم پایین‌دست باید حداقل 5D باشد و طول موردنیاز بالادست به نوع اغتشاش، مانند زانویی، شیر، Reducer یا Expander بستگی دارد.
فلومتر ورتکس ویفری مدل VMF28 برای اندازه‌گیری دبی مایعات، گازها، بخار اشباع و سوپرهیت طراحی شده است. این فلومتر با اصل Karman Vortex Street، سنسور پیزوالکتریک و ساختار بدون قطعات مکانیکی متحرک، در سایزهای DN15 تا DN300 با دقت ±1.0% عرضه می‌شود. نسخه Wafer دارای Pressure Rating تا 4.0 MPa بوده و با بدنه SS304 یا SS316، خروجی 4–20 mA و Pulse و ارتباط RS-485 Modbus یا HART قابل انتخاب است.
