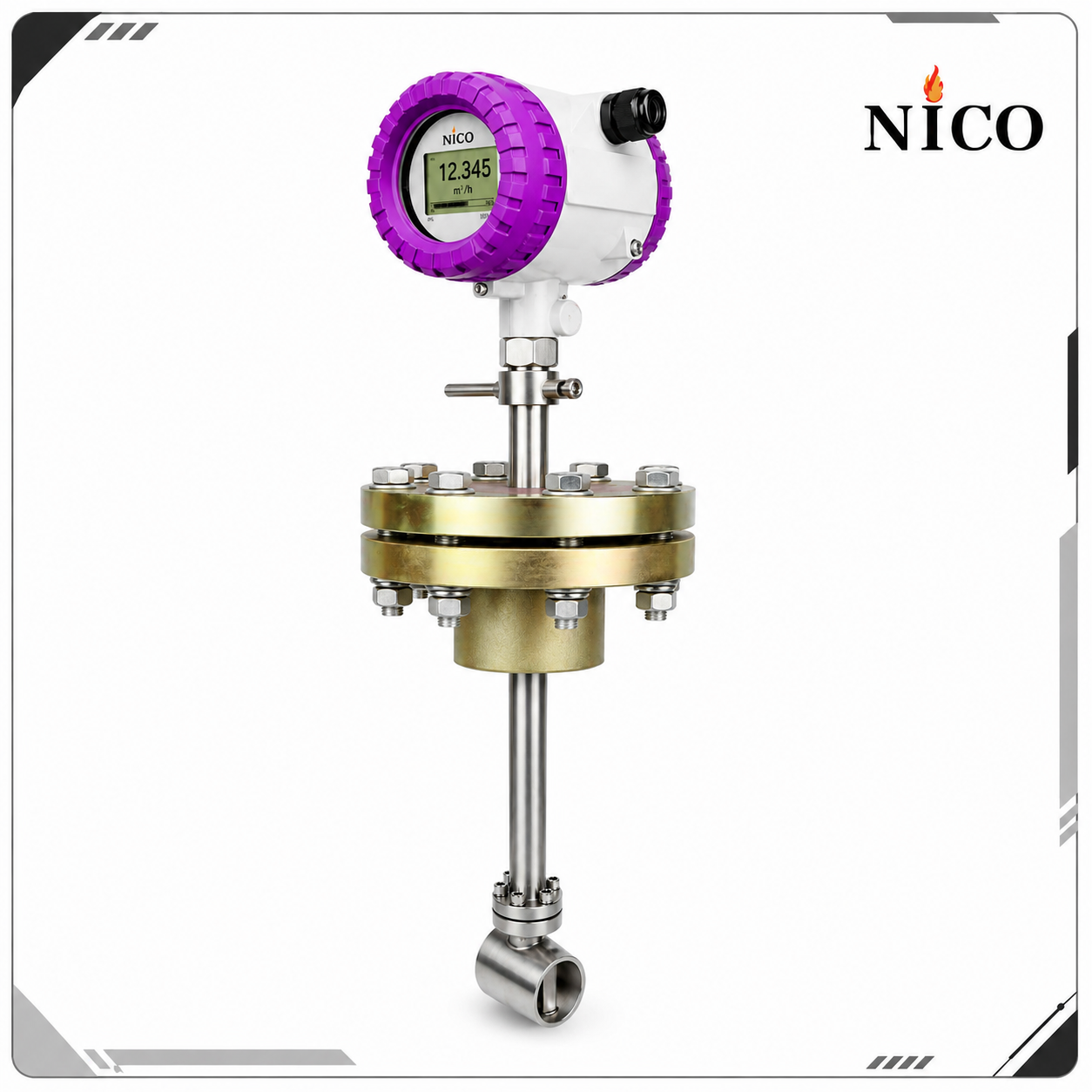

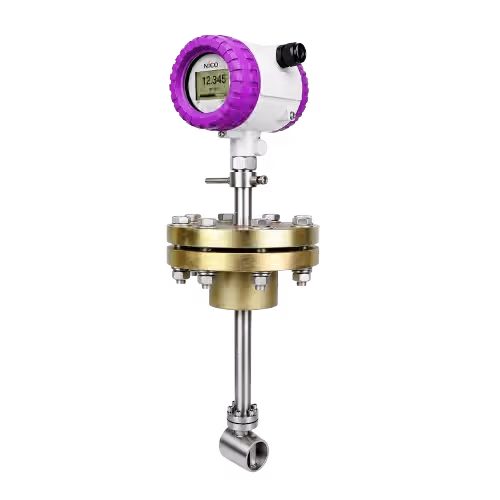

فلومتر ورتکس اینسرشن VMF28 Insertion Vortex Flowmeter نسخه پروبی خانواده VMF28 برای اندازه‌گیری دبی در خطوط و داکت‌های بزرگ است. در این Configuration، مجموعه Bluff Body و Sensor روی یک Probe قرار گرفته و Probe در موقعیت مشخص داخل خط نصب می‌شود. این طراحی امکان استفاده از روش اندازه‌گیری Vortex را در کاربردهایی فراهم می‌کند که استفاده از فلومتر Full-Bore Inline از نظر ابعاد، نصب یا هزینه مناسب نیست.
VMF28 بر اساس اصل Karman Vortex Street کار می‌کند. گردابه‌های ایجادشده در جریان توسط سنسور پیزوالکتریک تشخیص داده می‌شوند و فرکانس تشکیل گردابه‌ها برای تعیین سرعت و دبی حجمی سیال مورد استفاده قرار می‌گیرد. خانواده VMF28 برای مایعات، گازها و بخار اشباع و سوپرهیت تک‌فاز طراحی شده است.
چه زمانی Insertion Configuration انتخاب می‌شود؟
طبق کاتالوگ، این Configuration به‌طور ویژه برای موارد زیر مناسب است:
- خطوط با قطر بالا
- داکت‌های بزرگ
- Retrofit Applications
- پروژه‌هایی که نصب Full-Bore Inline Meter عملی نیست
- پروژه‌هایی که استفاده از فلومتر Full-Bore از نظر اقتصادی مناسب نیست
برخلاف نسخه‌های Flanged و Wafer، کاتالوگ برای Insertion یک محدوده سایز عمومی اعلام نمی‌کند. Line Size باید برای هر پروژه توسط مهندسی NICO تأیید شود.
الزامات مهندسی و نصب فلومتر ورتکس اینسرشن
در نسخه Insertion، محل Probe، عمق ورود، Orientation و نحوه Mounting باید متناسب با قطر خط و شرایط سرویس تعیین شوند. همچنین Straight Run کافی برای تشکیل پروفایل جریان پایدار اهمیت دارد. کاتالوگ صراحتاً اشاره می‌کند که دقت Insertion برابر ±1.5% و پایین‌تر از نسخه‌های Inline با دقت ±1.0% است.
جریان باید پایدار و تک‌فاز باشد. در سرویس مایع، بخش اندازه‌گیری باید کاملاً از مایع پر باشد و در سرویس گاز و بخار باید از تجمع کندانس، Liquid Pocket و جریان دوفازی ناپایدار در محل اندازه‌گیری جلوگیری شود.
انتخاب و سایزینگ
برای انتخاب فلومتر ورتکس اینسرشن باید حداقل اطلاعات زیر در اختیار مهندسی NICO قرار گیرد: نوع سیال، Line Size و Inside Diameter، دبی Min/Normal/Max، فشار و دمای کاری و مشخصات محل نصب. بر اساس این اطلاعات، امکان استفاده از Insertion Configuration، محدوده دبی، موقعیت و عمق Probe و Configuration مناسب بررسی می‌شود.
فلومتر ورتکس اینسرشن مدل VMF28 برای اندازه‌گیری دبی در خطوط و داکت‌های بزرگ طراحی شده است. در این ساختار، Bluff Body و سنسور به‌صورت Probe داخل خط قرار می‌گیرند و امکان استفاده از تکنولوژی Vortex را در کاربردهایی فراهم می‌کنند که نصب فلومتر Full-Bore عملی یا اقتصادی نیست. دقت نسخه Insertion برابر ±1.5% و Pressure Rating آن 1.6 MPa است؛ سایز، محدوده دبی، عمق Probe و شرایط نصب بر اساس مشخصات خط و سرویس توسط مهندسی NICO تأیید می‌شوند.
