MTR25؛ اندازهگیری پایدار دبی در شرایط صنعتی

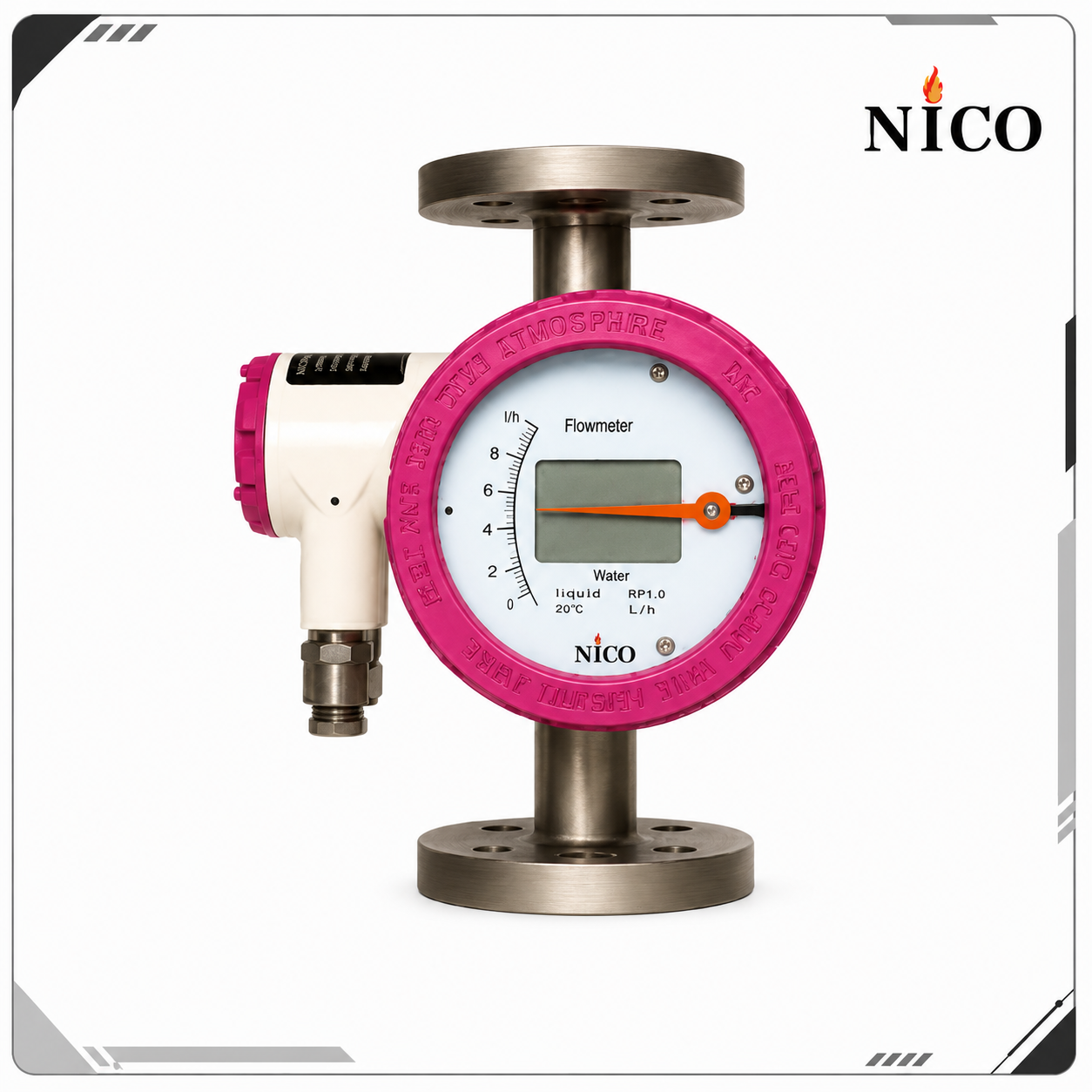

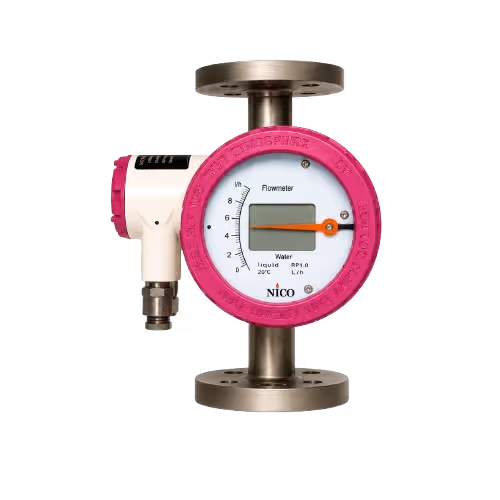

روتامتر بدنه فلزی MTR25 یک فلومتر از نوع سطح متغیر یا Variable Area Flowmeter است که برای اندازهگیری دبی مایعات، گازها و بخار در خطوط صنعتی استفاده میشود. در این تجهیز، حرکت فلوتر درون تیوب فلزی متناسب با دبی سیال تغییر میکند و موقعیت آن از طریق سیستم انتقال مغناطیسی به نشاندهنده بیرونی منتقل میشود.
به دلیل استفاده از تیوب فلزی، MTR25 نسبت به روتامترهای شیشهای مقاومت بیشتری در برابر فشار، دما، ضربه و شرایط سخت محیطی دارد. این ویژگی، محصول را برای صنایع نفت و گاز، پالایشگاه، پتروشیمی، نیروگاه و واحدهای فرایندی مناسب میکند.
اصل اندازهگیری در روتامتر متال تیوب
در روتامتر بدنه فلزی، سیال از قسمت پایین وارد تیوب اندازهگیری میشود و فلوتر را به سمت بالا حرکت میدهد. با افزایش دبی، سطح عبور آزاد میان فلوتر و دیواره تیوب بیشتر میشود.
فلوتر زمانی در یک موقعیت ثابت قرار میگیرد که نیروهای واردشده به آن به تعادل برسند. این نیروها شامل وزن مؤثر فلوتر، نیروی شناوری و نیروی ناشی از جریان سیال هستند. بنابراین موقعیت فلوتر نشاندهنده مقدار دبی عبوری است.
از آنجا که تیوب فلزی شفاف نیست، موقعیت فلوتر با استفاده از کوپلینگ مغناطیسی به عقربه یا ترانسمیتر بیرونی منتقل میشود.
مزایای استفاده از MTR25
- مناسب مایعات، گازها و بخار
- بدون نیاز به منبع تغذیه در نسخه نشاندهنده مکانیکی
- مقاوم در برابر فشار و دمای بالاتر نسبت به روتامتر شیشهای
- دارای ساختار صنعتی و مقاوم
- امکان نمایش محلی دبی
- قابلیت ارائه خروجی الکتریکی در نسخههای مجهز به ترانسمیتر
- افت فشار نسبتاً محدود
- مناسب نصب در محیطهای صنعتی
- قابلیت ساخت با متریال متناسب با سیال
- نیاز نگهداری محدود در شرایط بهرهبرداری صحیح
کاربردهای صنعتی روتامتر بدنه فلزی
MTR25 برای اندازهگیری دبی در خطوط فرایندی و یوتیلیتی استفاده میشود. برخی از کاربردهای رایج آن عبارتاند از:
- صنایع نفت و گاز
- پالایشگاهها
- مجتمعهای پتروشیمی
- نیروگاهها
- صنایع شیمیایی
- خطوط آب صنعتی
- اندازهگیری دبی گازهای صنعتی
- سیستمهای خنککاری
- خطوط بخار و کندانس
- واحدهای تزریق مواد شیمیایی
- سیستمهای تصفیه آب
- تجهیزات پایلوت و فرایندهای آزمایشگاهی صنعتی
چه زمانی روتامتر فلزی انتخاب مناسبتری است؟
روتامتر بدنه فلزی زمانی انتخاب مناسبی است که شرایط خط برای استفاده از تیوب شیشهای ایمن نباشد. فشار بالا، دمای زیاد، احتمال ضربه، محیط صنعتی خشن یا نیاز به خروجی الکتریکی از دلایل اصلی انتخاب MTR25 هستند.
در خطوطی که مشاهده مستقیم فلوتر ضروری است و فشار و دما پایین هستند، روتامتر شیشهای GTR25 نیز میتواند گزینه مناسبی باشد. بااینحال برای سرویسهای صنعتی سنگین، مدل متال تیوب معمولاً ایمنی و دوام بیشتری ایجاد میکند.
نکات انتخاب و نصب
برای انتخاب صحیح روتامتر MTR25 باید نوع سیال، چگالی، ویسکوزیته، فشار، دما و محدوده واقعی دبی مشخص شود. مقیاس روتامتر بر اساس مشخصات سیال طراحی یا کالیبره میشود؛ بنابراین استفاده از تجهیز برای سیالی متفاوت میتواند باعث ایجاد خطای اندازهگیری شود.
روتامتر باید بهصورت عمودی و در جهت جریان تعیینشده نصب شود. همچنین باید از ایجاد تنش مکانیکی در فلنجها، ارتعاش شدید خط، جریان ضربانی و ورود ذرات جامد به تیوب اندازهگیری جلوگیری شود.
اطلاعات تکمیلی محصول
📄 دانلود دیتاشیت فنی
