اندازه‌گیری پرتابل دبی بدون برش لوله با UFM46-HD

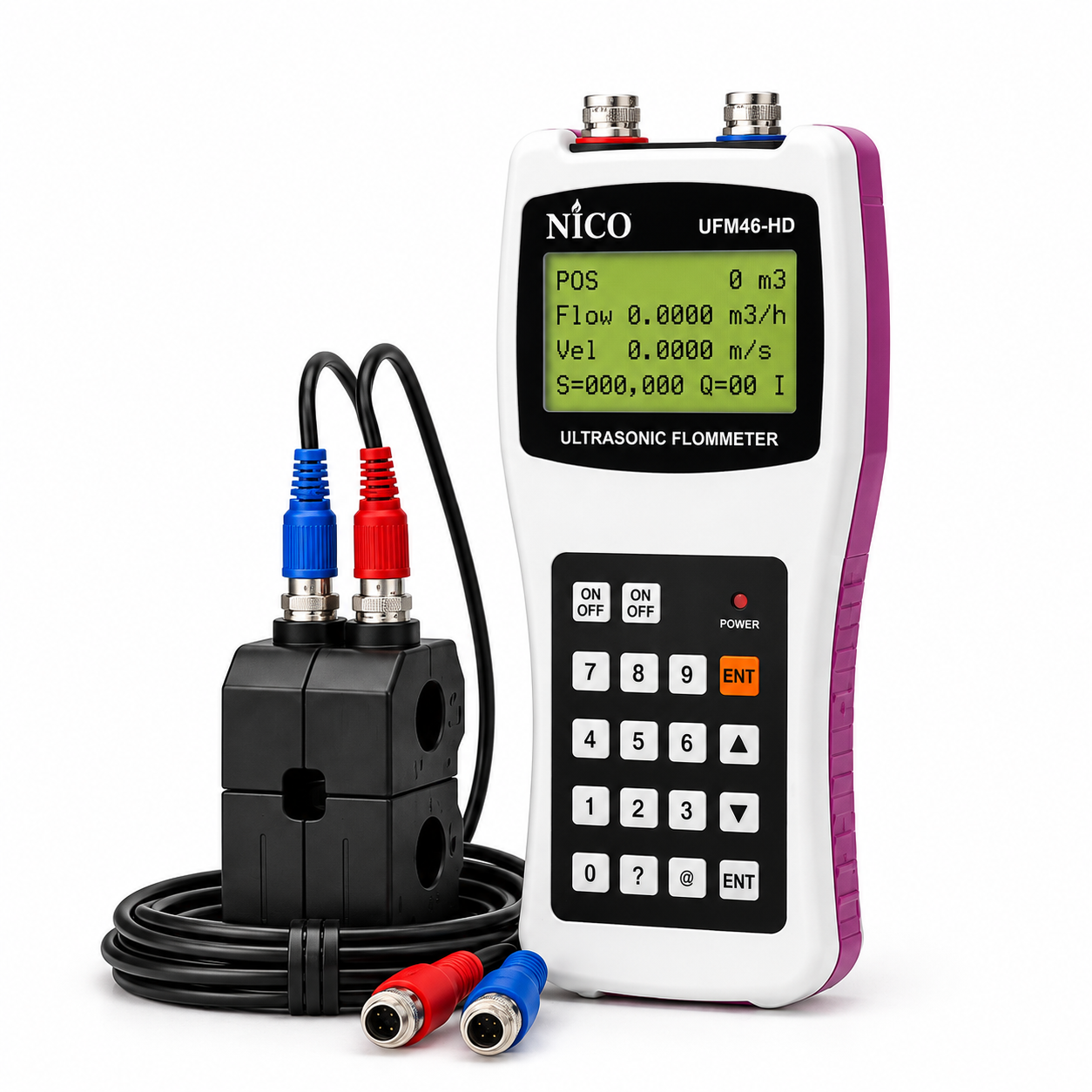

NICO فلومتر التراسونیک UFM46-HD یک فلومتر التراسونیک دستی و قابل‌حمل برای اندازه‌گیری دبی مایعات در خطوط لوله بسته است. این تجهیز با استفاده از ترانسدیوسرهای Clamp-On و تکنولوژی Ultrasonic Transit-Time کار می‌کند؛ بنابراین سنسورها روی سطح خارجی لوله نصب می‌شوند و برای اندازه‌گیری نیازی به سوراخ‌کاری، برش لوله یا توقف فرایند نیست.
این مدل برای کاربردهایی مانند Flow Survey، Commissioning، Network Balancing و بررسی صحت فلومترهای نصب‌شده طراحی شده و به دلیل ساختار پرتابل و باتری داخلی، برای اندازه‌گیری‌های موقت و تست‌های میدانی مناسب است.
کاربردهای فلومتر التراسونیک UFM46-HD
ابزار مناسب برای تست، بالانس و اندازه‌گیری موقت دبی
فلومتر پرتابل UFM46-HD برای بررسی دبی در خطوط آب، آب دریا، مایعات اسیدی، الکل، روغن، آبجو و سایر مایعات دارای قابلیت انتقال مناسب امواج التراسونیک قابل استفاده است. سایز اسمی قابل پوشش توسط این تجهیز از DN15 تا DN6000 است و بسته به قطر لوله، نوع ترانسدیوسر Small، Medium یا Large انتخاب می‌شود.
از جمله کاربردهای اصلی آن می‌توان به تست دوره‌ای خطوط، عیب‌یابی جریان، مقایسه قرائت فلومترهای موجود، اندازه‌گیری موقت قبل از انتخاب فلومتر دائم و بالانس شبکه اشاره کرد.
ویژگی‌های اصلی
Clamp-On، قابل حمل و مناسب اندازه‌گیری دوطرفه
فلومتر التراسونیک UFM46-HD قابلیت اندازه‌گیری سرعت جریان در محدوده −10 تا +10 m/s را دارد و امکان اندازه‌گیری Bidirectional Flow را فراهم می‌کند. ترانسدیوسرهای استاندارد برای محدوده دمایی −30 تا +90°C و نسخه High-Temperature برای −30 تا +160°C ارائه می‌شوند.
این دستگاه دارای باتری داخلی Ni-MH قابل شارژ است و پس از شارژ کامل بیش از 12 ساعت قابل استفاده است. همچنین از آداپتور AC 100–240 V برای اندازه‌گیری پیوسته پشتیبانی می‌کند. حافظه داخلی دستگاه تقریباً ظرفیت ذخیره 2000 رکورد را دارد و ارتباط داده از طریق Isolated RS-232 انجام می‌شود.
شرایط نصب و انتخاب سنسور
انتخاب ترانسدیوسر متناسب با قطر و دمای لوله
برای نصب فلومتر التراسونیک UFM46-HD معمولاً از روش V-Method در سایزهای DN15 تا DN200 و Z-Method در سایزهای بالاتر از DN200 استفاده می‌شود. این محدوده‌ها راهنمای نصب هستند و محدودیت مطلق تجهیز محسوب نمی‌شوند. در شرایط معمول، Straight Run پیشنهادی 10D بالادست و 5D پایین‌دست است و در خروجی پمپ، فاصله 30D پیشنهاد شده است.
سطح خارجی لوله باید در محل نصب سنسورها آماده‌سازی شود و از Acoustic Couplant برای انتقال مناسب امواج استفاده شود.
اطلاعات تکمیلی محصول
📚 دانلود کاتالوگ محصول
📞 استعلام قیمت و دریافت پیشنهاد فنی
📩 ارسال RFQ و درخواست خرید
