فلومتر التراسونیک (Ultrasonic Flow Meter)

فلومتر التراسونیک یکی از تجهیزات اندازه‌گیری دبی در سیستم‌های ابزار دقیق صنعتی است که با استفاده از امواج فراصوت، سرعت جریان سیال و در نتیجه دبی حجمی عبوری از خط لوله را محاسبه می‌کند. این فناوری در بسیاری از کاربردهای صنعتی، به‌ویژه اندازه‌گیری جریان مایعات در خطوط انتقال آب، تأسیسات صنعتی و فرآیندهای تولید، مورد استفاده قرار می‌گیرد.

فلومترهای التراسونیک بسته به فناوری اندازه‌گیری و طراحی تجهیز، می‌توانند بدون ایجاد مانع در مسیر جریان و در برخی مدل‌ها بدون تماس مستقیم سنسور با سیال، عملیات اندازه‌گیری را انجام دهند.

شرکت نیکان صنعت خاورمیانه (NICO) با ارائه راهکارهای اندازه‌گیری دبی، امکان بررسی و انتخاب فلومتر التراسونیک متناسب با شرایط فرآیندی، مشخصات خط لوله و الزامات فنی پروژه را فراهم می‌کند.

فلومتر التراسونیک چگونه کار می‌کند؟

عملکرد فلومتر التراسونیک بر اساس انتشار و دریافت امواج صوتی با فرکانس بالا است. در فناوری Transit Time، اختلاف زمان عبور امواج در جهت جریان و خلاف جهت جریان اندازه‌گیری شده و از این اختلاف برای محاسبه سرعت متوسط جریان استفاده می‌شود.

دبی حجمی با درنظرگرفتن سطح مقطع داخلی لوله و سرعت متوسط جریان محاسبه می‌شود.

در فناوری Doppler، اندازه‌گیری بر اساس تغییر فرکانس امواج بازتاب‌شده از ذرات معلق یا حباب‌های موجود در سیال انجام می‌شود. انتخاب این روش به ویژگی‌های سیال و شرایط کاربرد بستگی دارد.

انواع فلومتر التراسونیک

فلومترهای التراسونیک از نظر نحوه نصب و ساختار اندازه‌گیری در چند گروه اصلی قرار می‌گیرند:

فلومتر التراسونیک کلمپی (Clamp-on)

در فلومتر التراسونیک کلمپی، سنسورها روی سطح خارجی لوله نصب می‌شوند. این ساختار در کاربردهای سازگار با فناوری اندازه‌گیری، امکان اندازه‌گیری دبی بدون برش لوله یا تماس مستقیم سنسورها با سیال را فراهم می‌کند.

فلومتر التراسونیک اینلاین (Inline)

فلومتر التراسونیک اینلاین به‌صورت یک تجهیز در مسیر جریان نصب می‌شود. این ساختار برای پروژه‌هایی مناسب است که نصب یک بخش اندازه‌گیری اختصاصی در خط لوله امکان‌پذیر باشد.

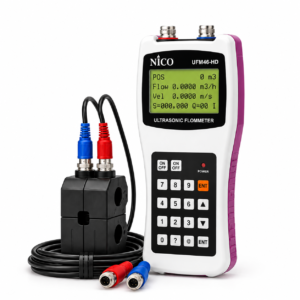

فلومتر التراسونیک پرتابل (Portable)

فلومتر التراسونیک پرتابل برای اندازه‌گیری‌های موقت، بررسی عملکرد خطوط، عیب‌یابی و فعالیت‌های نگهداری و تعمیرات کاربرد دارد. قابلیت جابه‌جایی و نصب موقت سنسورها از ویژگی‌های مهم این گروه است.

کاربرد فلومتر التراسونیک در صنایع

فلومترهای التراسونیک متناسب با نوع فناوری، طراحی تجهیز و مشخصات سیال در کاربردهای مختلف استفاده می‌شوند؛ از جمله:

• اندازه‌گیری دبی در شبکه‌های انتقال و توزیع آب
• پایش جریان در سیستم‌های سرمایش و گرمایش صنعتی
• اندازه‌گیری دبی در خطوط فرآیندی کارخانه‌ها
• بررسی عملکرد پمپ‌ها و سیستم‌های گردش سیال
• اندازه‌گیری موقت دبی در پروژه‌های تعمیرات و نگهداری
• پایش مصرف آب و مدیریت انرژی در تأسیسات صنعتی

معیارهای انتخاب فلومتر التراسونیک صنعتی

برای انتخاب صحیح فلومتر التراسونیک، بررسی مشخصات فرآیندی و شرایط نصب ضروری است. مهم‌ترین پارامترهای انتخاب عبارت‌اند از:

• نوع سیال و میزان ذرات معلق یا حباب‌های گاز
• حداقل، نرمال و حداکثر دبی مورد انتظار
• قطر داخلی، جنس و ضخامت دیواره لوله
• دما و فشار کاری فرآیند
• میزان دقت و تکرارپذیری موردنیاز
• شرایط نصب و طول مسیر مستقیم لوله
• نوع خروجی سیگنال و پروتکل ارتباطی
• الزامات محیطی و شرایط محل نصب

انتخاب فلومتر التراسونیک صرفاً بر اساس قطر اسمی لوله کافی نیست. مشخصات واقعی سیال، پروفیل جریان، شرایط نصب و محدودیت‌های فناوری اندازه‌گیری نیز باید در فرآیند انتخاب بررسی شوند.

بررسی و انتخاب فلومتر التراسونیک NICO

در انتخاب فلومتر التراسونیک برای کاربردهای صنعتی، تطبیق مشخصات تجهیز با شرایط واقعی فرآیند اهمیت زیادی دارد. کارشناسان فنی نیکان صنعت خاورمیانه می‌توانند بر اساس اطلاعات پروژه، شرایط خط لوله و نیازهای اندازه‌گیری، گزینه‌های قابل ارائه را بررسی کنند.

برای دریافت اطلاعات فنی، بررسی مدل‌های موجود و انتخاب تجهیز متناسب با پروژه، می‌توانید مشخصات فرآیندی یا درخواست خرید (RFQ) خود را برای واحد فنی و فروش NICO ارسال کنید.

سوالات متداول درباره فلومتر التراسونیک

فلومتر التراسونیک چیست؟

فلومتر التراسونیک تجهیزی برای اندازه‌گیری دبی سیال با استفاده از امواج فراصوت است. این تجهیز با توجه به فناوری اندازه‌گیری و نوع نصب، می‌تواند برای پایش جریان در خطوط لوله صنعتی مورد استفاده قرار گیرد.

تفاوت فلومتر التراسونیک کلمپی و اینلاین چیست؟

در مدل کلمپی، سنسورها روی سطح خارجی لوله نصب می‌شوند؛ اما در مدل اینلاین، تجهیز اندازه‌گیری در مسیر خط لوله قرار می‌گیرد. انتخاب بین این دو ساختار به شرایط فرآیندی، الزامات نصب و دقت موردنیاز بستگی دارد.

آیا فلومتر التراسونیک برای آب و فاضلاب مناسب است؟

بله، در صورت انتخاب فناوری متناسب با ویژگی‌های سیال. فلومترهای Transit Time معمولاً برای مایعات با شرایط مناسب انتقال امواج و فلومترهای Doppler برای برخی سیالات دارای ذرات معلق یا حباب قابل استفاده هستند.

آیا فلومتر التراسونیک به برش لوله نیاز دارد؟

مدل‌های Clamp-on معمولاً بدون برش لوله نصب می‌شوند. در مقابل، مدل‌های Inline نیازمند پیش‌بینی محل نصب در خط لوله هستند.

چه اطلاعاتی برای انتخاب فلومتر التراسونیک لازم است؟

نوع سیال، قطر داخلی لوله، جنس و ضخامت دیواره، محدوده دبی، فشار و دمای کاری، شرایط نصب، دقت موردنیاز و نوع خروجی از مهم‌ترین اطلاعات موردنیاز برای انتخاب تجهیز هستند.
