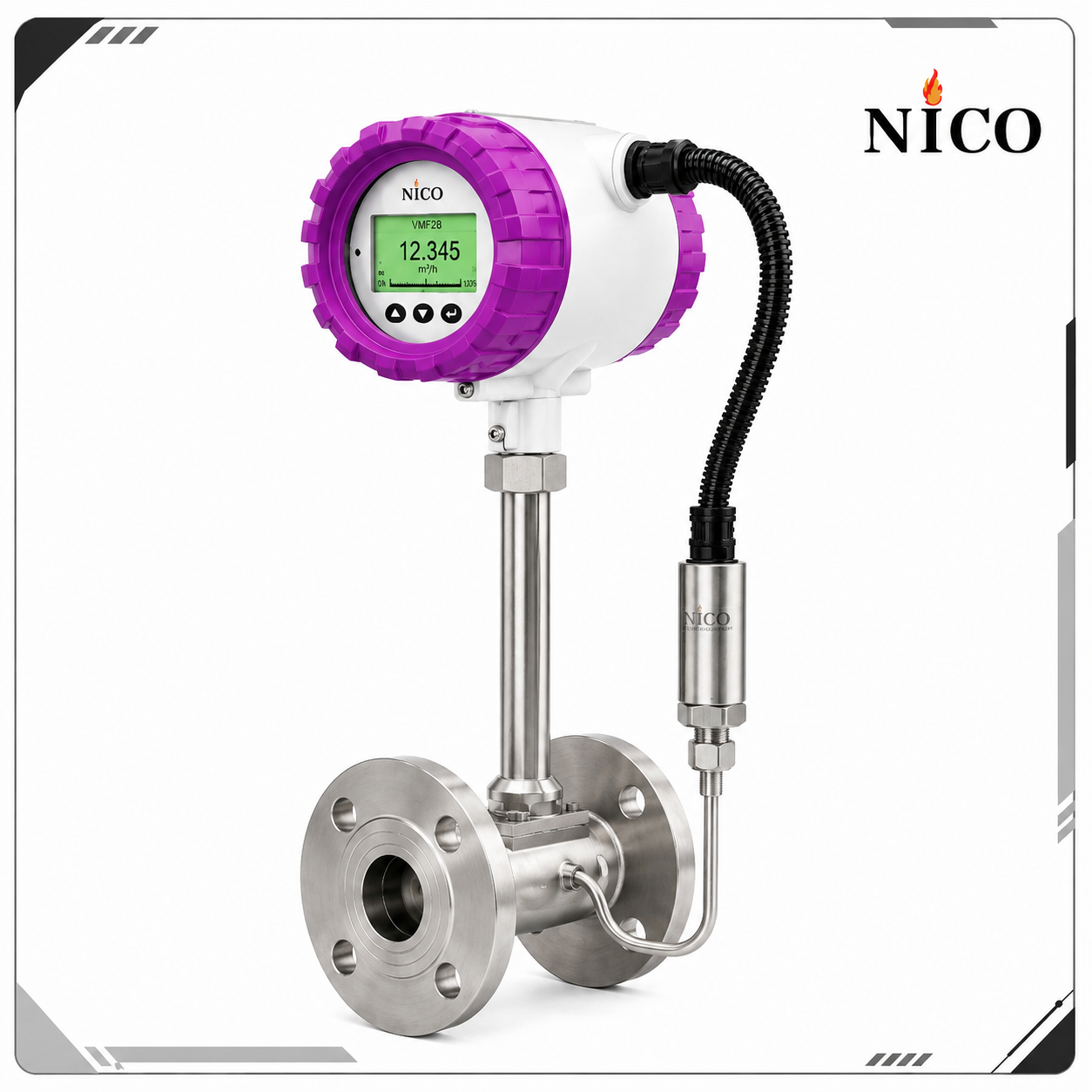

فلومتر ورتکس فلنجی VMF28 برای اندازه‌گیری دبی حجمی مایعات، گازها و بخار اشباع و سوپرهیت در کاربردهای صنعتی طراحی شده است. عملکرد تجهیز بر اساس پدیده Karman Vortex Street و تشخیص گردابه‌ها توسط سنسور پیزوالکتریک انجام می‌شود. نبود قطعات مکانیکی متحرک در مسیر اندازه‌گیری، ساختاری مناسب برای کاربردهای صنعتی با نیاز به نگهداری محدود فراهم می‌کند.
نسخه فلنجی VMF28 در محدوده DN15 تا DN300 ارائه می‌شود و دقت اعلام‌شده برای این Configuration برابر ±1.0% است. بدنه تمام‌جوش از SS304 به‌صورت استاندارد و SS316 به‌صورت آپشن قابل انتخاب است.
سیالات قابل اندازه‌گیری
VMF28 برای اندازه‌گیری سیالات تک‌فاز شامل مایعات، گازها، هوای فشرده، نیتروژن، CO₂، آب دمین، کندانس، روغن‌های انتقال حرارت و همچنین بخار اشباع و سوپرهیت قابل استفاده است.
مشخصات کلیدی فلومتر ورتکس فلنجی VMF28
- اصل اندازه‌گیری: Karman Vortex Street
- سنسور: Piezo-Electric
- سایز: DN15 تا DN300
- دقت: ±1.0%
- دمای سیال استاندارد: −40 تا +250°C
- نسخه High Temperature: تا +350°C
- متریال بدنه: SS304 یا SS316
- خروجی: 4–20 mA و Pulse
- ارتباط دیجیتال: RS-485 Modbus یا HART، متناسب با Configuration
- استانداردهای فلنج قابل انتخاب: DIN، ANSI و JIS
- جبران‌سازی اختیاری: Temperature، Pressure یا Temperature & Pressure
در کاربردهای بخار و گاز، با انتخاب جبران‌سازی مناسب دما و فشار می‌توان اندازه‌گیری Mass Flow یا Standardized Volume را متناسب با Configuration سیستم انجام داد.
انتخاب و سایزینگ
عملکرد فلومتر ورتکس به سرعت سیال، عدد رینولدز، پروفایل جریان و طول مستقیم لوله وابسته است. بنابراین انتخاب سایز VMF28 صرفاً بر اساس سایز خط انجام نمی‌شود. اطلاعات دبی حداقل، نرمال و حداکثر، نوع سیال، فشار و دمای کاری باید در مرحله سایزینگ بررسی شوند.
برای انتخاب سایز، بررسی Configuration و دریافت پیشنهاد فنی VMF28، اطلاعات فرآیندی شامل نوع سیال، سایز خط، محدوده دبی، فشار، دما، استاندارد و کلاس فلنج و خروجی موردنیاز را برای واحد مهندسی NICO ارسال کنید.
عملکرد فلومتر ورتکس به سرعت سیال، عدد رینولدز، پروفایل جریان و طول مستقیم لوله وابسته است. بنابراین انتخاب سایز VMF28 صرفاً بر اساس سایز خط انجام نمی‌شود. اطلاعات دبی حداقل، نرمال و حداکثر، نوع سیال، فشار و دمای کاری باید در مرحله سایزینگ بررسی شوند.
برای انتخاب سایز، بررسی Configuration و دریافت پیشنهاد فنی VMF28، اطلاعات فرآیندی شامل نوع سیال، سایز خط، محدوده دبی، فشار، دما، استاندارد و کلاس فلنج و خروجی موردنیاز را برای واحد مهندسی NICO ارسال کنید.
