تفاوت سنسورهای RTD دو سیمه، سه سیمه و چهار سیمه چیست؟

اندازه‌گیری دقیق دما در صنایع نفت و گاز، پتروشیمی، نیروگاه، صنایع غذایی، دارویی و تأسیسات صنعتی اهمیت زیادی دارد. یکی از پرکاربردترین سنسورهای دما در این صنایع، سنسور مقاومتی یا RTD است. سنسورهای RTD به دلیل پایداری مناسب، تکرارپذیری مطلوب و دقت بالاتر نسبت به بسیاری از سنسورهای متداول، برای اندازه‌گیری دما در فرآیندهای صنعتی استفاده می‌شوند.

RTDها معمولاً به‌صورت دو سیمه، سه سیمه یا چهار سیمه ساخته می‌شوند. تفاوت این سه روش فقط در تعداد سیم‌های متصل به سنسور نیست؛ بلکه هر آرایش، روش متفاوتی برای مدیریت و جبران مقاومت کابل دارد. مقاومت سیم‌های رابط می‌تواند به مقاومت عنصر حساس اضافه شود و باعث شود ترانسمیتر یا کارت ورودی، دمایی بالاتر یا پایین‌تر از مقدار واقعی نمایش دهد.

در این مقاله، نحوه عملکرد RTD دو سیمه، سه سیمه و چهار سیمه، میزان خطای هر روش، مزایا، محدودیت‌ها، کاربردها و معیارهای انتخاب مناسب‌ترین سیم‌بندی بررسی می‌شود.

RTD چیست و چرا تعداد سیم‌ها اهمیت دارد؟

RTD مخفف عبارت Resistance Temperature Detector است. این سنسور دما را بر اساس تغییر مقاومت الکتریکی یک عنصر فلزی اندازه‌گیری می‌کند. هرچه دمای عنصر حساس افزایش پیدا کند، مقاومت الکتریکی آن نیز بر اساس یک منحنی مشخص تغییر می‌کند.

در بیشتر کاربردهای صنعتی، عنصر حساس RTD از پلاتین ساخته می‌شود. پلاتین در مقایسه با بسیاری از فلزات، پایداری شیمیایی و حرارتی مناسبی دارد و تغییرات مقاومت آن نسبت به دما قابل پیش‌بینی و تکرارپذیر است. به همین دلیل، سنسورهای پلاتینی مانند Pt100 و Pt1000 کاربرد گسترده‌ای دارند.

در نام Pt100، عبارت Pt نشان‌دهنده پلاتین و عدد 100 نشان‌دهنده مقاومت اسمی سنسور در دمای صفر درجه سانتی‌گراد است. بنابراین، مقاومت یک Pt100 استاندارد در صفر درجه تقریباً 100 اهم است. با افزایش دما، این مقاومت افزایش می‌یابد و در دمای 100 درجه سانتی‌گراد، برای یک Pt100 مطابق منحنی رایج IEC 60751، تقریباً به 138.5 اهم می‌رسد.

ترانسمیتر دما یا کارت ورودی RTD، مقاومت سنسور را اندازه‌گیری می‌کند و با استفاده از منحنی استاندارد، مقدار مقاومت را به دما تبدیل می‌کند. مشکل زمانی ایجاد می‌شود که مقاومت سیم‌های رابط نیز وارد مدار اندازه‌گیری شود.

مقاومت کابل چگونه باعث خطای دما می‌شود؟

ترانسمیتر فقط مقاومت عنصر Pt100 را مشاهده نمی‌کند. سیم‌هایی که سنسور را به ترانسمیتر یا PLC متصل می‌کنند نیز دارای مقاومت الکتریکی هستند. اگر مدار نتواند این مقاومت را از مقاومت سنسور تفکیک کند، مقاومت کابل نیز به‌عنوان بخشی از مقاومت RTD تفسیر می‌شود.

در یک اتصال دو سیمه، مقاومت اندازه‌گیری‌شده از رابطه زیر به دست می‌آید:

Rmeasured = Rsensor + Rlead1 + Rlead2

فرض کنید مقاومت واقعی Pt100 برابر 100 اهم و مقاومت هر سیم رابط برابر یک اهم باشد. در این حالت، ترانسمیتر مقاومت زیر را اندازه‌گیری می‌کند:

Rmeasured = 100 + 1 + 1
Rmeasured = 102 Ω

در حوالی صفر درجه سانتی‌گراد، حساسیت تقریبی Pt100 حدود 0.385 اهم بر درجه سانتی‌گراد است. بنابراین، اضافه‌شدن دو اهم مقاومت می‌تواند خطایی در حدود زیر ایجاد کند:

Temperature Error ≈ 2 / 0.385
Temperature Error ≈ 5.2°C

در نتیجه، حتی مقاومت نسبتاً کم کابل می‌تواند باعث چند درجه خطای اندازه‌گیری شود.

چه عواملی مقاومت کابل را تغییر می‌دهند؟

مقاومت کابل فقط به طول آن وابسته نیست. سطح مقطع هادی، جنس سیم، دمای محیط، کیفیت ترمینال‌ها، خوردگی، تعداد اتصالات میانی و شل‌شدن پیچ‌ها نیز می‌توانند مقاومت مسیر را افزایش دهند.

رابطه عمومی مقاومت یک هادی به شکل زیر است:

R = ρL / A

در این رابطه، (R) مقاومت سیم، (ρ) مقاومت ویژه ماده، (L) طول هادی و (A) سطح مقطع آن است. بنابراین، افزایش طول کابل یا کاهش سطح مقطع باعث افزایش مقاومت می‌شود.

همچنین مقاومت هادی با دمای محیط تغییر می‌کند. به همین دلیل، خطای کابل همیشه یک Offset ثابت نیست. اگر بخشی از مسیر کابل در معرض تغییرات دمای روز و شب یا فصل‌های مختلف باشد، مقدار خطا نیز ممکن است تغییر کند.

تفاوت تعداد سیم با تعداد عناصر سنسور

دو سیمه، سه سیمه یا چهار سیمه بودن RTD به روش اتصال یک عنصر حساس مربوط می‌شود. این موضوع نباید با اصطلاح‌های Simplex و Duplex اشتباه گرفته شود.

Simplex یعنی مجموعه سنسور دارای یک عنصر اندازه‌گیری است. Duplex یعنی دو عنصر مستقل در یک غلاف یا مجموعه قرار گرفته‌اند. برای مثال، یک Pt100 Duplex سه سیمه معمولاً دارای شش سیم است؛ زیرا هرکدام از دو عنصر مستقل، سه سیم دارند.

بنابراین، ممکن است یک سنسور دارای یک عنصر چهار سیمه باشد یا دو عنصر سه سیمه داشته باشد. تعداد سیم‌ها باید بر اساس تعداد عناصر و نوع اتصال هر عنصر بررسی شود.

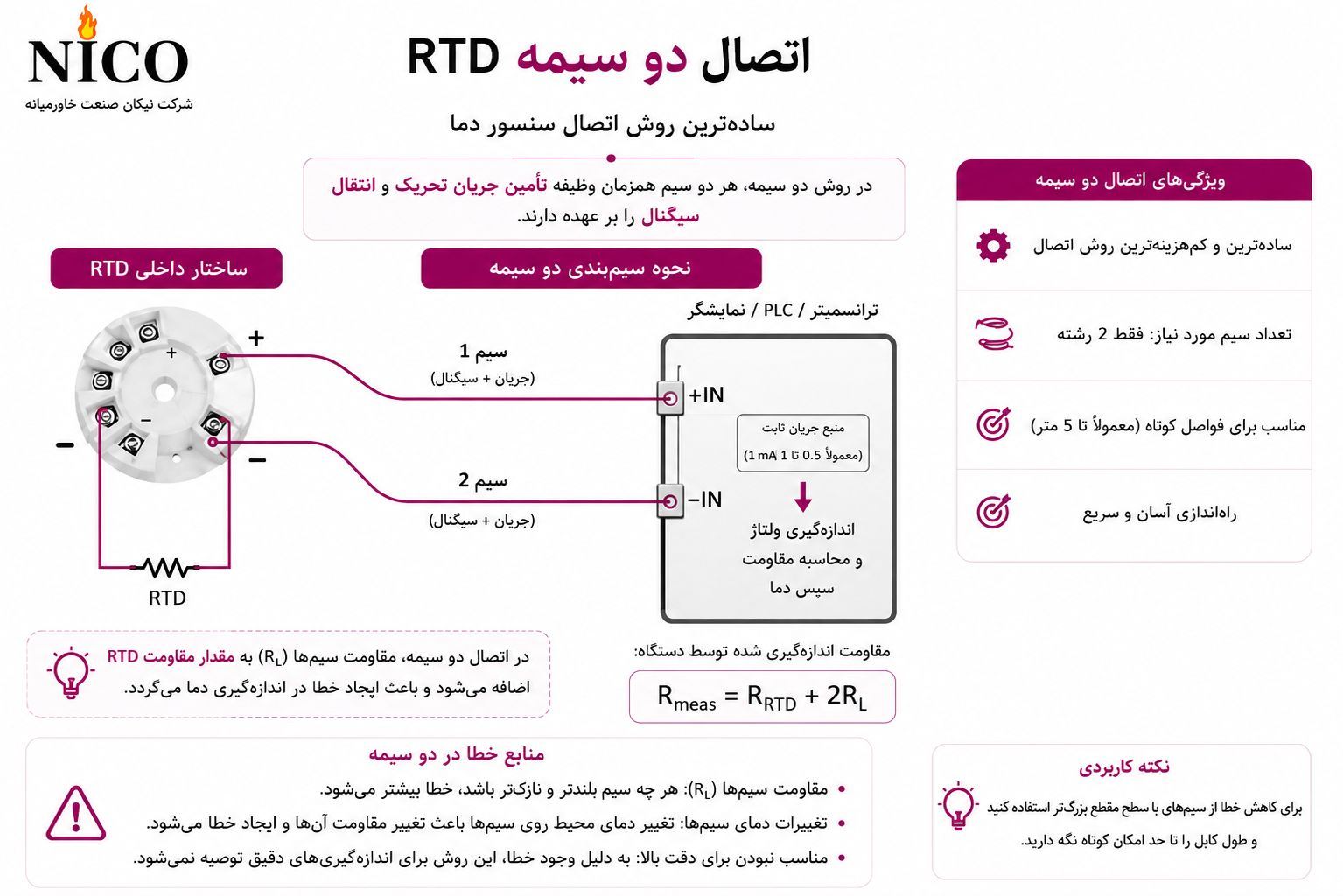

RTD دو سیمه چگونه کار می‌کند؟

سنسور مقاومتی است. در این آرایش، یک سیم به هر طرف عنصر Pt100 متصل می‌شود. جریان تحریک از یک سیم وارد سنسور شده و پس از عبور از عنصر مقاومتی، از سیم دیگر به ترانسمیتر بازمی‌گردد.

مسیر اندازه‌گیری را می‌توان به‌صورت زیر نمایش داد:

Transmitter → Lead 1 → RTD Element → Lead 2 → Transmitter

از آنجا که سنسور و دو سیم رابط به‌صورت سری قرار دارند، ترانسمیتر نمی‌تواند مقاومت کابل را از مقاومت عنصر حساس جدا کند. بنابراین، مقدار اندازه‌گیری‌شده برابر مجموع مقاومت سنسور و دو سیم خواهد بود:

Rmeasured = Rsensor + Rlead1 + Rlead2

اگر مقاومت دو سیم برابر باشد، رابطه ساده‌تر می‌شود:

Rmeasured = Rsensor + 2Rlead

مثال خطای RTD دو سیمه

فرض کنید دمای واقعی برابر 100 درجه سانتی‌گراد باشد. مقاومت Pt100 در این دما تقریباً 138.5 اهم است. اگر مقاومت هر سیم رابط 0.8 اهم باشد، ترانسمیتر مقدار زیر را مشاهده می‌کند:

Rmeasured = 138.5 + 0.8 + 0.8
Rmeasured = 140.1 Ω

مقاومت اضافی برابر 1.6 اهم است. با استفاده از حساسیت تقریبی Pt100، خطای دما حدوداً برابر خواهد بود با:

Temperature Error ≈ 1.6 / 0.385
Temperature Error ≈ 4.2°C

در این شرایط، سیستم ممکن است به‌جای 100 درجه، دمایی نزدیک به 104 درجه سانتی‌گراد نمایش دهد. این محاسبه تقریبی است؛ زیرا شیب منحنی Pt100 در تمام محدوده دما کاملاً ثابت نیست. با این حال، شدت اثر مقاومت کابل را به‌خوبی نشان می‌دهد.

مزایا و کاربرد RTD دو سیمه

مهم‌ترین مزیت اتصال دو سیمه، سادگی آن است. این روش به کمترین تعداد رشته کابل و ترمینال نیاز دارد و هزینه نصب و سیم‌کشی آن نسبت به روش‌های سه و چهار سیمه کمتر است.

در کاربردهایی که سنسور در فاصله بسیار کوتاهی از ترانسمیتر قرار گرفته است، مقاومت سیم‌های داخلی ممکن است آن‌قدر کم باشد که خطای ایجادشده قابل قبول باقی بماند. برای مثال، اگر ترانسمیتر هد مونت در داخل Connection Head و در فاصله چند سانتی‌متری از عنصر Pt100 نصب شود، اتصال دو سیمه می‌تواند در بعضی کاربردهای عمومی مورد استفاده قرار گیرد.

RTD دو سیمه همچنین در برخی تجهیزات HVAC، ماشین‌آلات ساده، کنترلرهای محلی و کاربردهایی که دقت بسیار بالا لازم نیست استفاده می‌شود.

محدودیت اصلی RTD دو سیمه

محدودیت اصلی این روش، نبود جبران واقعی مقاومت کابل است. هر مقدار مقاومت اضافی در مسیر، به‌عنوان افزایش مقاومت سنسور تفسیر می‌شود. در نتیجه، افزایش طول کابل، کاهش سطح مقطع، خوردگی ترمینال، شل‌شدن اتصال یا تغییر دمای محیط می‌تواند مقدار نمایش‌داده‌شده را تغییر دهد.

یکی از مشکلات مهم اتصال دو سیمه این است که خطا ممکن است در طول زمان ثابت نماند. اگر مقاومت کابل به دلیل تغییر دما، رطوبت یا خوردگی تغییر کند، Offset اولیه دیگر معتبر نخواهد بود.

به همین دلیل، ارسال مستقیم سیگنال خام Pt100 دو سیمه به یک تابلو کنترل دور، در کاربردهای دقیق صنعتی معمولاً توصیه نمی‌شود.

آیا خطای دو سیمه را می‌توان با نرم‌افزار اصلاح کرد؟

اگر مقاومت کابل دقیقاً اندازه‌گیری شده و در شرایط بهره‌برداری ثابت باشد، می‌توان بخشی از خطا را با Offset نرم‌افزاری جبران کرد. با این حال، این روش جایگزین جبران سخت‌افزاری مقاومت سیم نیست.

تغییر دمای کابل، تعویض بخشی از مسیر، تعمیر ترمینال، افزایش خوردگی یا تغییر کانکتورها باعث می‌شود مقدار مقاومت اولیه دیگر معتبر نباشد. بنابراین، اصلاح نرم‌افزاری فقط در شرایط کنترل‌شده و برای مسیرهای بسیار کوتاه قابل اتکاست.

RTD سه سیمه چگونه مقاومت کابل را جبران می‌کند؟

RTD سه سیمه رایج‌ترین آرایش سیم‌بندی در صنایع فرآیندی است. در این ساختار، دو سیم به یک سمت عنصر حساس و یک سیم به سمت دیگر آن متصل می‌شوند.

نمای ساده اتصال سه سیمه به شکل زیر است:

Lead 1 ─────┐
            ├── RTD Element ─── Lead 3
Lead 2 ─────┘

سیم سوم به ترانسمیتر کمک می‌کند مقاومت مسیرهای اتصال را تخمین بزند و بخش عمده اثر کابل را از نتیجه اندازه‌گیری حذف کند.

اصل جبران مقاومت در اتصال سه سیمه

مدار ورودی ترانسمیتر چند اندازه‌گیری انجام می‌دهد و بر اساس تفاوت میان مسیرها، مقاومت سیم را تخمین می‌زند. این روش معمولاً بر فرض برابر بودن مقاومت رشته‌ها استوار است:

Rlead1 ≈ Rlead2 ≈ Rlead3

اگر هر سه سیم از یک جنس، طول و سطح مقطع باشند و از یک مسیر عبور کنند، مقاومت آن‌ها تقریباً برابر خواهد بود. در این شرایط، مدار می‌تواند مقاومت کابل را تا حد زیادی جبران کند.

مدار دقیق اندازه‌گیری ممکن است در ترانسمیترهای مختلف متفاوت باشد. بعضی تجهیزات از پل مقاومتی و بعضی از تحریک‌های متوالی یا روش‌های دیجیتال استفاده می‌کنند، اما اصل کلی این است که مقاومت سیم‌ها برابر فرض می‌شود.

چرا اتصال سه سیمه در صنعت رایج است؟

اتصال سه سیمه میان دقت، هزینه و سادگی تعادل مناسبی ایجاد می‌کند. این روش در مقایسه با دو سیمه، خطای مقاومت کابل را به میزان قابل توجهی کاهش می‌دهد و برای مسیرهای متوسط و حتی نسبتاً طولانی مناسب‌تر است.

در عین حال، نسبت به اتصال چهار سیمه به یک رشته کابل و یک ترمینال کمتر نیاز دارد. در پروژه‌هایی با صدها نقطه اندازه‌گیری، همین کاهش تعداد رشته‌ها می‌تواند اثر قابل توجهی بر هزینه کابل، مارشالینگ و کارت‌های ورودی داشته باشد.

به همین دلیل، Pt100 سه سیمه در پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها، صنایع غذایی، ماشین‌آلات، سیستم‌های HVAC و تأسیسات صنعتی به‌عنوان آرایش متداول استفاده می‌شود.

محدودیت اصلی اتصال سه سیمه

جبران سه سیمه زمانی عملکرد مطلوب دارد که مقاومت سیم‌ها تقریباً برابر باشد. اگر یکی از رشته‌ها طول، سطح مقطع، دما یا کیفیت اتصال متفاوتی داشته باشد، بخشی از خطا باقی خواهد ماند.

برای مثال، فرض کنید مقاومت دو سیم برابر یک اهم و مقاومت سیم سوم برابر 1.2 اهم باشد. اختلاف مقاومت 0.2 اهم می‌تواند خطایی در حدود زیر ایجاد کند:

Temperature Error ≈ 0.2 / 0.385
Temperature Error ≈ 0.52°C

این مقدار ممکن است برای یک فرآیند عمومی قابل قبول باشد، اما در یک آزمایشگاه کالیبراسیون، صنایع دارویی یا اندازه‌گیری مرجع ممکن است بیش از حد مجاز باشد.

اصول صحیح سیم‌کشی RTD سه سیمه

برای آنکه جبران مقاومت سیم به‌درستی انجام شود، بهتر است هر سه رشته از یک کابل مشترک انتخاب شوند. طول، سطح مقطع، جنس و مسیر عبور رشته‌ها باید یکسان باشد و از ایجاد اتصالات میانی غیرضروری جلوگیری شود.

ترمینال‌ها باید تمیز و محکم باشند؛ زیرا افزایش مقاومت فقط در یکی از مسیرها باعث عدم تعادل می‌شود. همچنین ورودی ترانسمیتر یا PLC باید واقعاً روی حالت RTD سه سیمه تنظیم شده باشد.

رنگ سیم‌ها می‌تواند به تشخیص دو سیم هم‌سمت کمک کند، اما نباید فقط بر اساس رنگ تصمیم‌گیری کرد. نقشه سازنده سنسور مرجع اصلی است، زیرا رنگ‌بندی ممکن است میان استانداردها و تولیدکنندگان متفاوت باشد.

تشخیص سیم‌های Pt100 سه سیمه با مولتی‌متر

در بسیاری از Pt100های سه سیمه، دو سیم هم‌رنگ به یک سمت عنصر و سیم سوم به سمت دیگر متصل است. برای بررسی می‌توان مقاومت میان سیم‌ها را اندازه‌گیری کرد.

مقاومت میان دو سیم هم‌سمت بسیار کم است و تقریباً فقط مقاومت خود سیم‌ها را نشان می‌دهد. مقاومت میان هرکدام از این دو سیم و سیم سوم، تقریباً برابر مقاومت Pt100 به‌علاوه مقاومت کابل خواهد بود.

برای مثال، ممکن است مقادیر زیر اندازه‌گیری شوند:

A تا B ≈ 0.5 Ω
A تا C ≈ 109.8 Ω
B تا C ≈ 109.8 Ω

در این حالت، سیم‌های A و B به یک سمت عنصر متصل هستند. برای اندازه‌گیری مقاومت‌های پایین باید مقاومت پراب‌های مولتی‌متر نیز در نظر گرفته شود.



RTD چهار سیمه و اتصال Kelvin

در RTD چهار سیمه، دو سیم به هر طرف عنصر حساس متصل می‌شوند. دو رشته برای عبور جریان تحریک و دو رشته دیگر برای اندازه‌گیری مستقیم ولتاژ دو سر عنصر استفاده می‌شوند.

نمای ساده اتصال چهار سیمه به شکل زیر است:

Current + ─────┐
Sense + ───────┤
               ├── RTD Element
Sense - ───────┤
Current - ─────┘

این روش با نام‌های Four-Wire Measurement، Kelvin Connection یا Kelvin Sensing شناخته می‌شود.

اتصال Kelvin چگونه مقاومت سیم را حذف می‌کند؟

در روش چهار سیمه، جریان تحریک از طریق دو سیم Current از عنصر RTD عبور می‌کند. دو سیم Sense فقط ولتاژ مستقیم دو سر عنصر حساس را اندازه‌گیری می‌کنند.

ورودی اندازه‌گیری ولتاژ دارای امپدانس بسیار بالایی است؛ بنابراین، جریان بسیار کمی از سیم‌های Sense عبور می‌کند. وقتی جریان عبوری تقریباً صفر باشد، افت ولتاژ روی این سیم‌ها نیز ناچیز خواهد بود.

ترانسمیتر رابطه زیر را اندازه‌گیری می‌کند:

VRTD ≈ Iexcitation × RRTD

سپس مقاومت عنصر از رابطه زیر به دست می‌آید:

RRTD = VRTD / Iexcitation

افت ولتاژ روی سیم‌های عبور جریان همچنان وجود دارد، اما مدار Sense آن را اندازه‌گیری نمی‌کند. به همین دلیل، مقاومت کابل تقریباً از نتیجه نهایی حذف می‌شود.

مثال عملکرد اتصال چهار سیمه

فرض کنید مقاومت واقعی Pt100 برابر 100 اهم و مقاومت هرکدام از سیم‌های Current برابر دو اهم باشد. در مسیر جریان، مقاومت کل شامل دو سیم و سنسور است:

2 Ω + 100 Ω + 2 Ω

اما سیم‌های Sense ولتاژ را فقط از دو سر عنصر 100 اهمی دریافت می‌کنند. در نتیجه، ترانسمیتر مقاومت سنسور را نزدیک به 100 اهم محاسبه می‌کند، نه 104 اهم. این روش حتی در مسیرهای نسبتاً طولانی می‌تواند دقت بالایی ایجاد کند، مشروط بر آنکه ترانسمیتر یا کارت ورودی واقعاً از اندازه‌گیری چهار سیمه پشتیبانی کند.

آیا RTD چهار سیمه کاملاً بدون خطاست؟

اتصال چهار سیمه خطای مقاومت سیم را تا حد زیادی حذف می‌کند، اما کل زنجیره اندازه‌گیری همچنان دارای منابع خطای دیگری است. دقت منبع جریان، خطای ADC، نویز، Self-Heating، مقاومت تماس، کلاس عنصر Pt100، Drift، نصب داخل ترموول و گرادیان حرارتی همچنان می‌توانند بر نتیجه اثر بگذارند.

بنابراین، چهار سیمه به معنی اندازه‌گیری کاملاً بدون خطا نیست. این آرایش فقط یکی از منابع مهم خطا، یعنی مقاومت کابل، را تقریباً حذف می‌کند.

کاربرد RTD چهار سیمه

RTD چهار سیمه بیشتر در آزمایشگاه‌های کالیبراسیون، اندازه‌گیری‌های مرجع، صنایع دارویی حساس، پروژه‌های Validation، تحقیقات، تست تجهیزات و فرآیندهایی با تلرانس دمایی بسیار محدود استفاده می‌شود.

در بسیاری از حلقه‌های معمول صنعتی، اتصال سه سیمه دقت کافی فراهم می‌کند و هزینه اضافی چهار سیمه ضرورت فنی ندارد. انتخاب چهار سیمه باید بر اساس بودجه خطا و نیاز واقعی فرآیند انجام شود.

مقایسه، انتخاب، نصب و عیب‌یابی

جدول تفاوت سنسورهای RTD دو سیمه، سه سیمه و چهار سیمه



ویژگی	RTD دو سیمه	RTD سه سیمه	RTD چهار سیمه
تعداد سیم هر عنصر	2	3	4
جبران مقاومت کابل	ندارد	تقریبی	تقریباً کامل
دقت عملی	پایین‌تر	مناسب صنعتی	بسیار بالا
وابستگی به برابری سیم‌ها	مطرح نیست؛ خطا مستقیماً اضافه می‌شود	زیاد	بسیار کم
هزینه کابل‌کشی	کم	متوسط	بیشتر
پیچیدگی ترمینال‌بندی	کم	متوسط	بیشتر
کاربرد رایج	مسیر بسیار کوتاه	کاربرد عمومی صنعتی	مرجع و آزمایشگاه
مناسب برای کابل بلند	معمولاً خیر	با رعایت شرایط	بله
نیاز به ورودی اختصاصی	دو سیمه	سه سیمه	چهار سیمه

از نظر حذف اثر مقاومت کابل، ترتیب عملکرد معمولاً به شکل زیر است:

RTD چهار سیمه > RTD سه سیمه > RTD دو سیمه

با این حال، تعداد سیم‌ها تنها عامل تعیین‌کننده دقت نیست. کلاس Pt100، نوع ساخت Thin-Film یا Wire-Wound، خطای ترانسمیتر، نصب سنسور، Self-Heating، طول نفوذ، سرعت سیال و کیفیت ترموول نیز بر دقت کل اثر می‌گذارند.

یک سنسور چهار سیمه با نصب نامناسب ممکن است نتیجه ضعیف‌تری از یک Pt100 سه سیمه با نصب اصولی ایجاد کند.

انتخاب RTD دو سیمه، سه سیمه یا چهار سیمه

RTD دو سیمه زمانی قابل استفاده است که فاصله عنصر حساس تا ترانسمیتر بسیار کوتاه باشد و دقت متوسط برای فرآیند کافی باشد. نصب ترانسمیتر هد مونت در نزدیکی سنسور می‌تواند مقاومت مسیر خام RTD را کاهش دهد و استفاده از اتصال دو سیمه را در برخی کاربردها امکان‌پذیر کند.

RTD سه سیمه برای بیشتر اندازه‌گیری‌های عمومی صنعتی مناسب است. این آرایش دقت قابل قبول را با هزینه اجرایی منطقی ترکیب می‌کند و توسط بیشتر ترانسمیترها، PLCها و کارت‌های DCS پشتیبانی می‌شود. RTD چهار سیمه زمانی انتخاب می‌شود که دقت بسیار بالا، مسیر کابل طولانی، عدم تعادل احتمالی سیم‌ها یا الزامات کالیبراسیون و Validation وجود داشته باشد.

ارتباط نوع سیم‌بندی با ترانسمیترهای دما

یکی از روش‌های مناسب برای کاهش اثر مقاومت کابل، نصب ترانسمیتر در نزدیکی سنسور است. در این آرایش، سیگنال مقاومتی Pt100 در فاصله کوتاه به ترانسمیتر می‌رسد و سپس به خروجی استاندارد 4–20 mA تبدیل می‌شود:

RTD → اتصال کوتاه → ترانسمیتر دما → 4–20 mA → PLC/DCS

در یک ترانسمیتر هد مونت مانند TTM30-H، تجهیز داخل Connection Head نصب می‌شود و فاصله میان عنصر Pt100 و ترانسمیتر بسیار کوتاه است. این ساختار مقاومت مسیر خام سنسور را کاهش می‌دهد و برای انتقال طولانی، از سیگنال مقاومتی به‌جای مستقیم، خروجی 4–20 mA استفاده می‌شود.

در ترانسمیتر فیلد مونت مانند TTM30-F، فاصله سنسور تا ترانسمیتر ممکن است کوتاه یا متوسط باشد. در نصب‌های Remote باید نوع سیم‌بندی و طول کابل با دقت بیشتری بررسی شوند.

در مدل ریل مونت مانند TTM30-R، سیگنال خام RTD تا داخل تابلو منتقل می‌شود. در این ساختار، برای مسیرهای طولانی استفاده از Pt100 سه سیمه یا چهار سیمه نسبت به اتصال دو سیمه منطقی‌تر است.

تبدیل RTD چهار سیمه به سه سیمه

در بعضی موارد می‌توان یک RTD چهار سیمه را به ورودی سه سیمه متصل کرد. معمولاً یکی از سیم‌های اضافی مطابق نقشه سازنده مشترک یا بلااستفاده می‌شود. با این حال، در این حالت مزیت اندازه‌گیری واقعی Kelvin از بین می‌رود و سیستم مانند یک RTD سه سیمه عمل می‌کند.

این اتصال باید دقیقاً مطابق دستورالعمل سازنده ترانسمیتر انجام شود. اتصال تصادفی سیم‌ها می‌تواند باعث خطا یا اعلام Sensor Failure شود.

اتصال RTD سه سیمه به ورودی دو سیمه

از نظر الکتریکی ممکن است یک Pt100 سه سیمه به‌صورت دو سیمه خوانده شود، اما در این حالت جبران مقاومت کابل حذف می‌شود. تجهیز فقط مقاومت عنصر به‌علاوه مقاومت رفت و برگشت را اندازه‌گیری خواهد کرد. استفاده دائم از این روش در یک حلقه دقیق توصیه نمی‌شود، مگر آنکه فاصله بسیار کوتاه باشد و اثر مقاومت کابل در بودجه خطا پذیرفته شده باشد.

آیا تعداد سیم‌ها کلاس دقت Pt100 را تغییر می‌دهد؟

خیر. کلاس دقت عنصر سنسور و نوع سیم‌بندی دو مشخصه جداگانه هستند. برای مثال، یک Pt100 Class A می‌تواند به‌صورت دو، سه یا چهار سیمه ساخته شود. کلاس A فقط تلرانس خود عنصر حساس را مشخص می‌کند. اگر همان عنصر به‌صورت دو سیمه و با کابل بلند نصب شود، خطای مقاومت کابل به خطای عنصر اضافه خواهد شد.

بودجه خطای کل را می‌توان به‌صورت زیر در نظر گرفت:

Total Error =
Sensor Error
+ Lead Wire Error
+ Transmitter Error
+ Installation Error
+ Environmental Effects

بنابراین، فقط مشاهده عبارت Class A یا چهار سیمه برای قضاوت درباره دقت کل سیستم کافی نیست.

اشتباهات رایج در سیم‌بندی RTD

یکی از رایج‌ترین خطاها این است که Pt100 سه سیمه به ترانسمیتر متصل می‌شود، اما ورودی تجهیز همچنان روی حالت دو سیمه یا چهار سیمه تنظیم باقی می‌ماند. در این شرایط، حتی اگر سیم‌کشی ظاهراً صحیح باشد، اندازه‌گیری می‌تواند خطا داشته باشد یا تجهیز وضعیت خرابی سنسور را اعلام کند.

استفاده از سیم‌هایی با طول یا سطح مقطع متفاوت در اتصال سه سیمه نیز کیفیت جبران را کاهش می‌دهد. همچنین ایجاد اتصال میانی فقط در یکی از رشته‌ها می‌تواند مقاومت آن مسیر را تغییر دهد.

اشتباه‌گرفتن Simplex و Duplex نیز در سفارش و سیم‌کشی متداول است. یک Pt100 Duplex سه سیمه شش سیم دارد، اما این موضوع به معنی سنسور شش سیمه نیست؛ بلکه دو عنصر مستقل سه سیمه در یک مجموعه وجود دارند.

اتصال صرفاً بر اساس رنگ سیم نیز می‌تواند خطا ایجاد کند. رنگ‌بندی میان سازندگان و استانداردهای مختلف یکسان نیست و باید نقشه اتصال بررسی شود.

عیب‌یابی RTD دو، سه و چهار سیمه

دمای نمایش‌داده‌شده بالاتر از مقدار واقعی است

وقتی مقدار نمایش‌داده‌شده به‌صورت ثابت بالاتر از مرجع باشد، مقاومت اضافی کابل یا ترمینال یکی از محتمل‌ترین علت‌ها است. این مشکل در اتصال دو سیمه بیشتر دیده می‌شود.

خوردگی ترمینال، شل‌شدن پیچ، اتصال واسط نامناسب، انتخاب منحنی اشتباه Pt100 یا Self-Heating نیز می‌توانند باعث افزایش مقدار نمایش‌داده‌شده شوند.

مقدار دما ناپایدار است

نوسان دما می‌تواند از اتصال شل، شکستگی متناوب سیم، نویز الکتریکی، شیلد نامناسب، رطوبت داخل Connection Head یا ارتعاش مکانیکی سنسور ناشی شود.

اگر نوسان فقط در زمان روشن‌شدن موتور، اینورتر یا تجهیزات قدرت رخ دهد، مسیر کابل و روش اتصال شیلد باید بررسی شود.

تجهیز Sensor Failure نشان می‌دهد

قطع یکی از رشته‌ها، اتصال کوتاه، تنظیم اشتباه نوع ورودی یا خرابی عنصر RTD می‌تواند باعث اعلام Sensor Failure شود.

در RTD سه یا چهار سیمه، قطع‌شدن حتی یک رشته ممکن است باعث شود مدار جبران دیگر نتواند مقدار معتبر تولید کند.

اختلاف با دماسنج مرجع

اختلاف میان RTD و دماسنج مرجع الزاماً ناشی از خرابی سنسور نیست. محل اندازه‌گیری، طول نفوذ، تماس حرارتی، هدایت گرما از Stem، تأخیر ترموول و گرادیان دمای فرآیند می‌توانند باعث اختلاف شوند.

پیش از تنظیم Offset باید مطمئن شد که سنسور و مرجع واقعاً یک نقطه و یک شرایط حرارتی را اندازه‌گیری می‌کنند.

نتیجه‌گیری

تفاوت سنسورهای RTD دو سیمه، سه سیمه و چهار سیمه در نحوه مدیریت مقاومت سیم‌های اتصال است. در اتصال دو سیمه، مقاومت رفت و برگشت کابل مستقیماً به مقاومت عنصر حساس اضافه می‌شود و می‌تواند چند درجه خطا ایجاد کند. این روش بیشتر برای مسیرهای بسیار کوتاه و کاربردهایی با دقت متوسط مناسب است.

در اتصال سه سیمه، ترانسمیتر با فرض برابر بودن مقاومت رشته‌ها، اثر کابل را تا حد زیادی جبران می‌کند. این روش به دلیل تعادل مناسب میان دقت، هزینه و سادگی، متداول‌ترین انتخاب در صنایع فرآیندی است.

در اتصال چهار سیمه، جریان تحریک و اندازه‌گیری ولتاژ از مسیرهای جداگانه انجام می‌شوند. این آرایش که با نام اتصال Kelvin شناخته می‌شود، اثر مقاومت کابل را تقریباً حذف می‌کند و برای آزمایشگاه، کالیبراسیون، اندازه‌گیری مرجع و فرآیندهای بسیار حساس مناسب است.

انتخاب نهایی را می‌توان به‌صورت زیر جمع‌بندی کرد:

شرایط کاربرد	اتصال مناسب
مسیر بسیار کوتاه و دقت متوسط	RTD دو سیمه
کاربرد عمومی صنعتی	RTD سه سیمه
دقت بسیار بالا یا اندازه‌گیری مرجع	RTD چهار سیمه

با این حال، تعداد سیم‌ها تنها یکی از عوامل طراحی است. کلاس دقت سنسور، نوع عنصر حساس، طول کابل، نوع ترانسمیتر، کیفیت نصب، ترموول، نویز محیط و بودجه خطای کل حلقه نیز باید هم‌زمان بررسی شوند.

پرسش‌های متداول

آیا Pt100 سه سیمه از دو سیمه دقیق‌تر است؟

در بیشتر کاربردها بله. اتصال سه سیمه می‌تواند اثر مقاومت کابل را با فرض برابر بودن سیم‌ها تا حد زیادی جبران کند، در حالی که در دو سیمه مقاومت کابل مستقیماً به مقاومت سنسور اضافه می‌شود.

چرا Pt100 سه سیمه رایج‌ترین نوع صنعتی است؟

زیرا دقت مناسب، هزینه قابل قبول و سازگاری گسترده با ترانسمیترها و سیستم‌های کنترل را هم‌زمان فراهم می‌کند.

آیا RTD چهار سیمه همیشه بهترین انتخاب است؟

از نظر حذف مقاومت کابل، چهار سیمه بهترین عملکرد را دارد. اما در تمام کاربردها از نظر اقتصادی یا اجرایی ضروری نیست. در بسیاری از حلقه‌های صنعتی، سه سیمه دقت کافی ایجاد می‌کند.

حداکثر طول کابل Pt100 چقدر است؟

یک عدد ثابت برای تمام پروژه‌ها وجود ندارد. نوع سیم‌بندی، سطح مقطع، مقاومت ویژه کابل، دقت موردنیاز، مشخصات ورودی ترانسمیتر و شرایط نویز باید هم‌زمان بررسی شوند.

آیا مقاومت کابل در سه سیمه کاملاً حذف می‌شود؟

خیر. جبران بر فرض برابر بودن مقاومت سیم‌ها استوار است. اختلاف مقاومت رشته‌ها باعث ایجاد خطای باقی‌مانده می‌شود.

برای اتصال مستقیم به PLC کدام نوع مناسب‌تر است؟

اگر کارت PLC از ورودی سه سیمه پشتیبانی کند، Pt100 سه سیمه برای بیشتر کاربردهای صنعتی مناسب است. برای اندازه‌گیری‌های مرجع یا بسیار دقیق، ورودی چهار سیمه ارجح است.

در صنایع دارویی سه سیمه بهتر است یا چهار سیمه؟

این موضوع به Validation، بودجه خطا و دقت موردنیاز بستگی دارد. برای نقاط مرجع و اندازه‌گیری‌های حساس، چهار سیمه معمولاً مناسب‌تر است؛ اما تمام نقاط یک واحد دارویی الزاماً به RTD چهار سیمه نیاز ندارند.

آیا می‌توان خطای کابل را با Offset اصلاح کرد؟

در اتصال دو سیمه می‌توان بخشی از خطای ثابت را با Offset جبران کرد، اما تغییر مقاومت کابل با دما، زمان و وضعیت اتصالات باعث می‌شود این روش همیشه پایدار نباشد.
