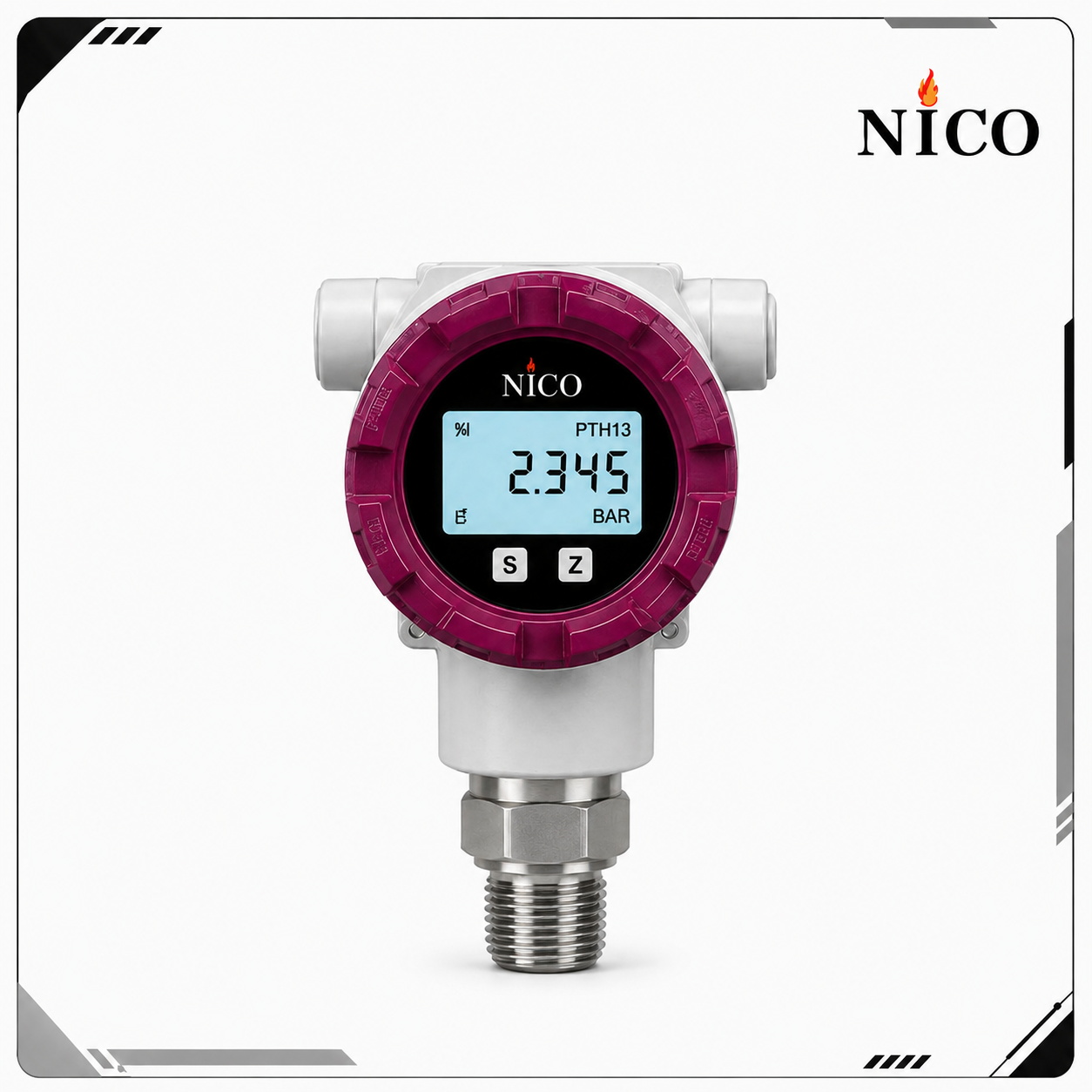

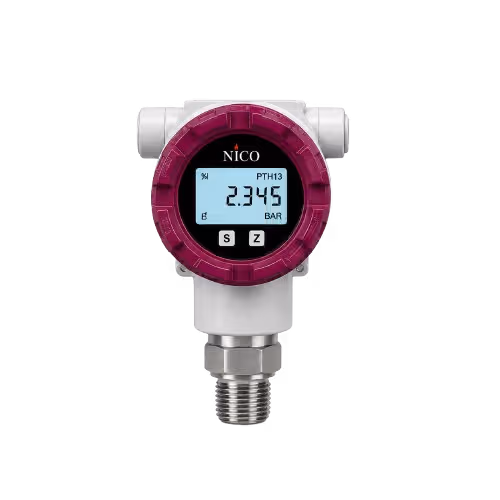

ترانسمیتر فشار هوشمند PTH13؛ اندازهگیری دقیق فشار با ارتباط HART
ترانسمیتر فشار هوشمند PTH13 یک تجهیز اندازهگیری فشار برای کاربردهای صنعتی و فرآیندی است که مقدار فشار را به سیگنال استاندارد 4–20 mA تبدیل میکند و همزمان از پروتکل HART برای ارتباط دیجیتال، پیکربندی و عیبیابی تجهیز پشتیبانی میکند.
ساختار Field-Mounted، نمایشگر دیجیتال محلی و قابلیت ارتباط با سیستمهای کنترل، PTH13 را برای کاربردهایی مناسب میکند که علاوه بر اندازهگیری پایدار فشار، دسترسی به تنظیمات و اطلاعات دیجیتال ترانسمیتر نیز اهمیت دارد.
اندازهگیری هوشمند فشار چه مزیتی ایجاد میکند؟
در یک ترانسمیتر فشار هوشمند، وظیفه تجهیز تنها تبدیل فشار به سیگنال آنالوگ نیست. ارتباط HART امکان تبادل اطلاعات دیجیتال را روی همان لوپ 4–20 mA فراهم میکند.
این قابلیت میتواند فرآیند راهاندازی، تنظیم رنج، بررسی متغیرهای تجهیز و عملیات نگهداری را سادهتر کند. در نتیجه PTH13 قابلیت یکپارچهسازی با زیرساختهای متداول ابزار دقیق و سیستمهای کنترل صنعتی را دارد.
ویژگیهای برجسته PTH13
- خروجی استاندارد 4–20 mA
- ارتباط دیجیتال HART
- دقت اندازهگیری تا ±0.1% URL
- تغذیه 10.5 تا 45 VDC
- نمایشگر دیجیتال محلی
- بدنه Die-Cast Aluminum
- پوشش محافظ اپوکسی
- درجه حفاظت IP65
- طراحی مناسب محیطهای صنعتی
- قابلیت تنظیم و پیکربندی ترانسمیتر
- مناسب اتصال به PLC و DCS
- قابلیت استفاده در سیستمهای کنترل فرآیند
کاربردهای صنعتی ترانسمیتر فشار PTH13
PTH13 برای اندازهگیری و پایش فشار در طیف گستردهای از فرآیندها قابل استفاده است، از جمله:
- صنایع نفت و گاز
- پالایشگاهها
- مجتمعهای پتروشیمی
- صنایع شیمیایی
- نیروگاهها
- خطوط انتقال و توزیع
- مخازن فرآیندی
- پمپها و کمپرسورها
- پکیجهای صنعتی
- سیستمهای کنترل و اتوماسیون فرآیند
ارتباط HART در PTH13
ترکیب 4–20 mA + HART امکان استفاده از PTH13 در سیستمهای متداول آنالوگ را فراهم میکند و در عین حال یک لایه ارتباط دیجیتال نیز در اختیار کاربر قرار میدهد.
با تجهیزات و نرمافزارهای سازگار میتوان از قابلیتهای ارتباطی HART برای راهاندازی، بررسی پارامترها و نگهداری ترانسمیتر استفاده کرد. این ویژگی بهخصوص در واحدهای فرآیندی دارای تعداد زیادی تجهیز ابزار دقیق اهمیت دارد.
انتخاب رنج مناسب PTH13
برای انتخاب ترانسمیتر تنها نباید به حداکثر فشار خط توجه کرد. فشار نرمال، حداقل و حداکثر فشار عملیاتی، فشار طراحی و احتمال وقوع Overpressure باید بررسی شوند.
همچنین نوع سیال، دمای فرآیند، نوع اتصال، شرایط محیط نصب و الزامات ناحیه خطرناک باید هنگام تعیین پیکربندی نهایی مشخص شوند.
اطلاعات تکمیلی محصول
