در دنیای صنعت، اندازهگیری دقیق جریان سیالات یکی از مهمترین پارامترهای کنترل فرآیند است. فلومتر مغناطیسی — که به آن مگنتفلومتر یا الکترومغناطیسی فلومتر هم گفته میشود — یکی از پرکاربردترین و دقیقترین ابزارهای اندازهگیری دبی در صنایع مختلف است.
در این مقاله از نیکان صنعت خاورمیانه، به طور جامع بررسی میکنیم که فلومتر مغناطیسی چیست، چگونه کار میکند، در چه صنایعی کاربرد دارد و چرا انتخاب آن نسبت به سایر فلومترها مزیت دارد.
فلومتر مغناطیسی چیست؟
فلومتر مغناطیسی (Electromagnetic Flowmeter) دستگاهی است که بر اساس قانون القای الکترومغناطیسی فارادی، دبی حجمی سیالات رسانای الکتریکی را اندازهگیری میکند. این دستگاه هیچ قطعه متحرکی ندارد و بر اصول فیزیکی بنیادی استوار است.
به عبارت ساده: وقتی یک سیال رسانا از میان یک میدان مغناطیسی عبور میکند، یک ولتاژ الکتریکی در آن ایجاد میشود. این ولتاژ مستقیماً متناسب با سرعت جریان سیال است. فلومتر مغناطیسی این ولتاژ را اندازه میگیرد و آن را به مقدار دبی تبدیل میکند.

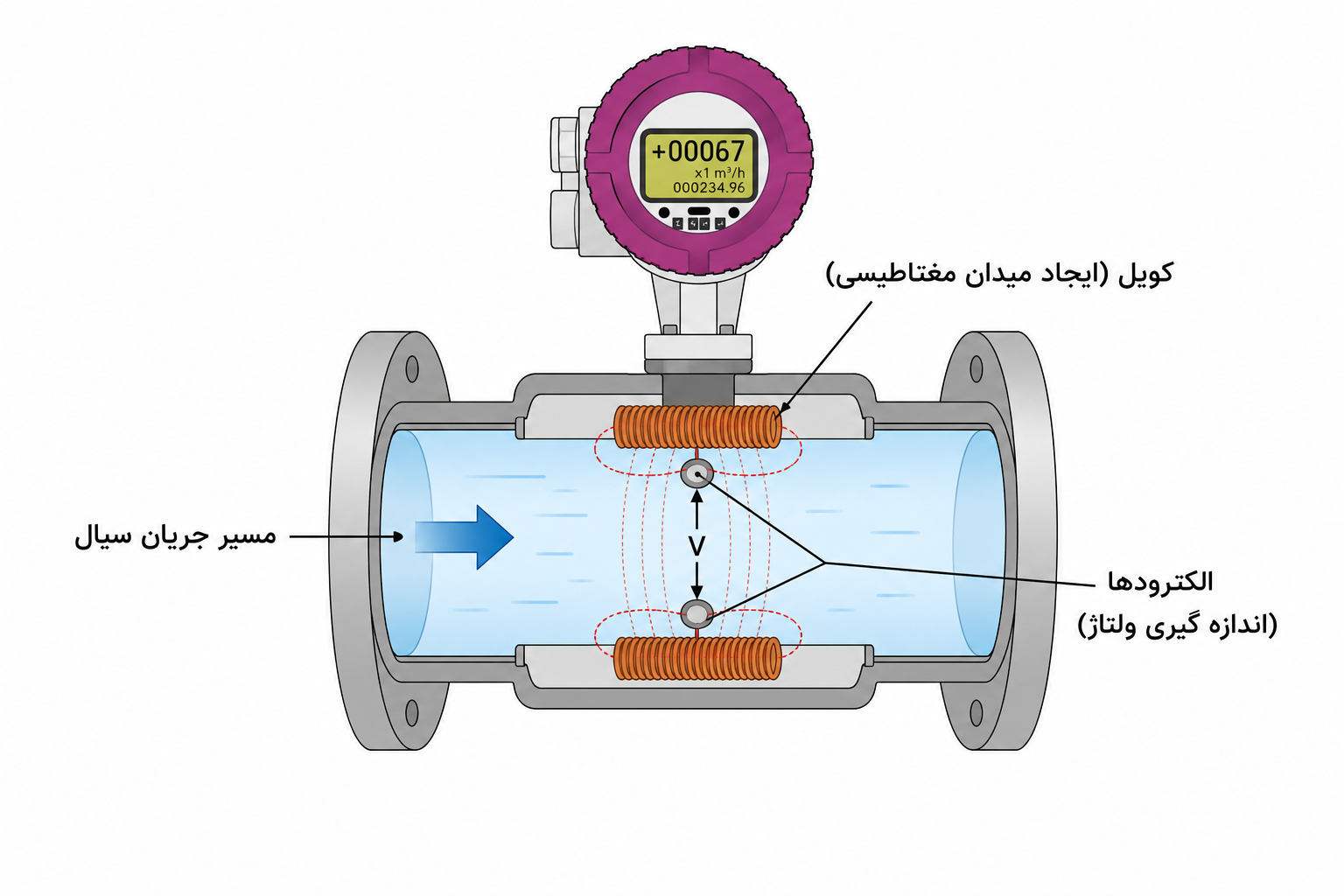

اصل کار فلومتر مغناطیسی — قانون فارادی
قانون القای فارادی میگوید: هرگاه یک هادی الکتریکی در یک میدان مغناطیسی حرکت کند، نیروی محرکه الکتریکی (EMF) در آن ایجاد میشود.
در فلومتر مغناطیسی:
- کویلهای الکترومغناطیس یک میدان مغناطیسی عمود بر مسیر جریان سیال ایجاد میکنند
- سیال رسانا نقش هادی الکتریکی را دارد
- الکترودهای نصبشده روی لوله، ولتاژ القاشده را اندازه میگیرند
- ترانسمیتر این ولتاژ را به سیگنال استاندارد ۴–۲۰ میلیآمپر یا پروتکل HART تبدیل میکند
فرمول: E = B × L × V | E = ولتاژ القاشده، B = شدت میدان مغناطیسی، L = فاصله الکترودها، V = سرعت سیال
اجزای اصلی فلومتر مغناطیسی
| نکته فنی | عملکرد | جزء |
|---|---|---|
| از فلزات غیرمغناطیسی (استیل، آلومینیوم) | مسیر عبور سیال | لوله اندازهگیر |
| دو کویل مقابل هم نصب میشوند | ایجاد میدان مغناطیسی | کویل الکترومغناطیس |
| معمولاً از هستلوی، تیتانیوم یا پلاتین | اندازهگیری ولتاژ القاشده | الکترودها |
| PTFE، نئوپرن، پلیاورتان | جداسازی الکتریکی | پوشش داخلی (Liner) |
| خروجی ۴–۲۰mA یا HART/Profibus | تبدیل سیگنال به خروجی | ترانسمیتر |
کاربردهای فلومتر مغناطیسی در صنایع مختلف
فلومتر مغناطیسی به دلیل دقت بالا و پایداری در محیطهای سخت، در صنایع گوناگونی مورد استفاده قرار میگیرد:
صنایع نفت، گاز و پتروشیمی
در این صنایع، فلومتر مغناطیسی برای اندازهگیری جریان آبهای همراه نفت، پسابهای صنعتی، اسیدها و بازها و محلولهای شیمیایی رسانا کاربرد دارد. مقاومت به خوردگی از طریق انتخاب متریال الکترود مناسب (هستلوی، تیتانیوم) تأمین میشود.
صنایع آب و فاضلاب

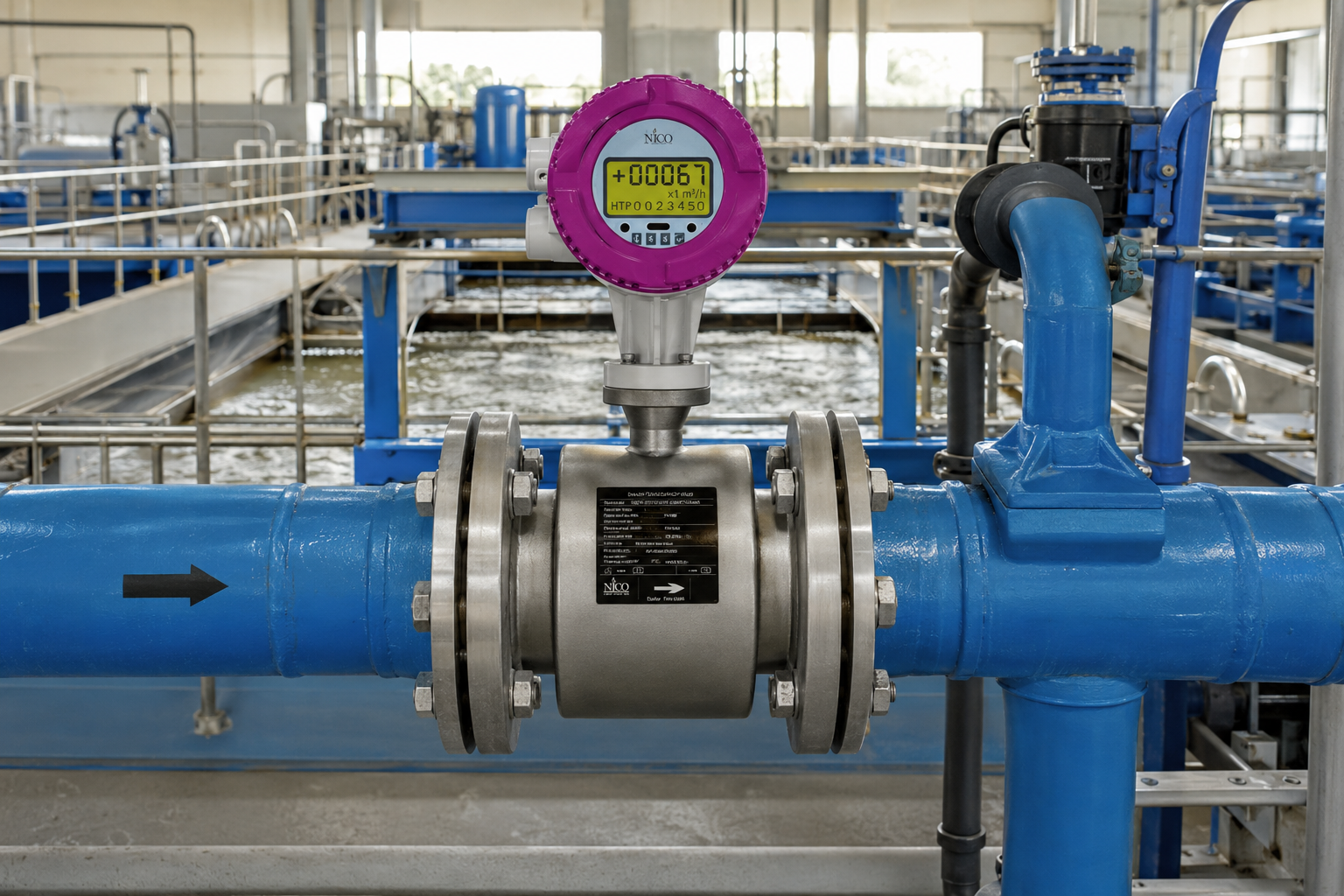

یکی از پرکاربردترین حوزههای فلومتر مغناطیسی، مدیریت شبکههای آب شهری و تصفیهخانهها است. توانایی اندازهگیری آبهای دوغابدار، آبهای لجنآلود و فاضلاب بدون گرفتگی، آن را به گزینه اول در این صنعت تبدیل کرده است.
صنایع غذایی و دارویی
در صنایع غذایی، بهداشتی بودن تجهیزات اندازهگیری الزامی است. فلومترهای مغناطیسی با پوشش PTFE و الکترودهای هستلوی یا SS316 با استانداردهای FDA و 3A قابل استفاده هستند و برای اندازهگیری شیر، آبمیوه، محلولهای قندی و داروها بهکار میروند.
صنایع معدنی و کاغذسازی
در این صنایع، دوغابهای غلیظ و محلولهای ساینده جریان دارند که اکثر فلومترها با آنها مشکل دارند. فلومتر مغناطیسی با پوشش داخلی نئوپرن یا پلیاورتان سخت، مقاومت بالایی در برابر سایش ارائه میدهد.
مزایای فلومتر مغناطیسی
- دقت بالا: معمولاً ±0.2٪ تا ±0.5٪ از مقدار واقعی
- بدون قطعه متحرک: عمر طولانی و نگهداری ناچیز
- افت فشار صفر: بر خلاف فلومترهای مکانیکی
- اندازهگیری دوطرفه جریان (Forward/Reverse)
- مناسب برای سیالات خورنده، ساینده و ویسکوز
- خروجی دیجیتال و آنالوگ (HART، Modbus، Profibus)
- رنج گسترده اندازهگیری از DN10 تا DN2000
محدودیتهای فلومتر مغناطیسی
آگاهی از محدودیتها به انتخاب صحیح ابزار کمک میکند:
- فقط برای سیالات رسانا: حداقل هدایت الکتریکی ≥ ۵ میکروزیمنس بر سانتیمتر
- غیرمناسب برای گازها، بخار و هیدروکربنهای خالص
- نیاز به پر بودن کامل لوله (Full Pipe)
- حساسیت به عوامل الکترومغناطیسی خارجی در برخی مدلها
مقایسه فلومتر مغناطیسی با سایر انواع فلومتر
| دیافراگمی | اولتراسونیک | توربینی | مغناطیسی | پارامتر |
|---|---|---|---|---|
| ±1–2٪ | ±1–2٪ | ±0.5–1٪ | ±0.2–0.5٪ | دقت |
| دارد | ندارد | دارد | ندارد | قطعه متحرک |
| بالا | صفر | متوسط | صفر | افت فشار |
| نه | نه | نه | الزامی | سیال رسانا |
| بالا | کم | متوسط | بسیار کم | نگهداری |
چگونه فلومتر مغناطیسی مناسب انتخاب کنیم؟
انتخاب صحیح فلومتر مغناطیسی نیازمند بررسی پارامترهای زیر است:
- نوع سیال و هدایت الکتریکی آن
- دما و فشار فرآیند
- سایز لوله (DN) و محدوده دبی مورد نظر
- نوع اتصال (فلنج، ویفر، резьبه)
- جنس پوشش داخلی و الکترود متناسب با سیال
- نوع خروجی سیگنال و پروتکل ارتباطی مورد نیاز
- شرایط محیطی (IP Rating، ضد انفجار Ex)
راهنمایی: کارشناسان نیکان صنعت خاورمیانه با ارائه مشخصات فنی فرآیند شما، بهترین مدل فلومتر مغناطیسی را انتخاب و تأمین میکنند.
محصولات فلومتر مغناطیسی نیکان صنعت
شرکت نیکان صنعت خاورمیانه با بیش از ۱۴ سال سابقه، فلومترهای مغناطیسی را با مشخصات فنی زیر تولید و تأمین میکند:
- محدوده اندازهگیری: DN10 تا DN600
- دقت: ±0.2٪ تا ±0.5٪
- خروجی: ۴–۲۰mA + HART پروتکل
- گواهینامه: CE, IP67, Ex (ضد انفجار)
- متریال الکترود: SS316L، هستلوی C، تیتانیوم، پلاتین
- پوشش داخلی: PTFE، نئوپرن، پلیاورتان، AL2O3
نتیجهگیری
فلومتر مغناطیسی به دلیل دقت بالا، بینیازی به نگهداری و قابلیت کار با سیالات خورنده، یکی از بهترین گزینهها برای اندازهگیری دبی در صنایع مختلف است. انتخاب صحیح مدل، متریال و سایز آن نقش مستقیم در دقت اندازهگیری و طول عمر دستگاه دارد.
برای دریافت مشاوره رایگان و استعلام قیمت فلومتر مغناطیسی، با کارشناسان نیکان صنعت خاورمیانه تماس بگیرید.
